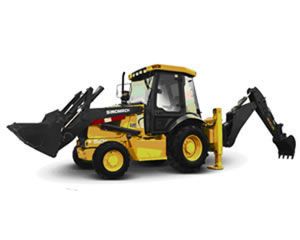

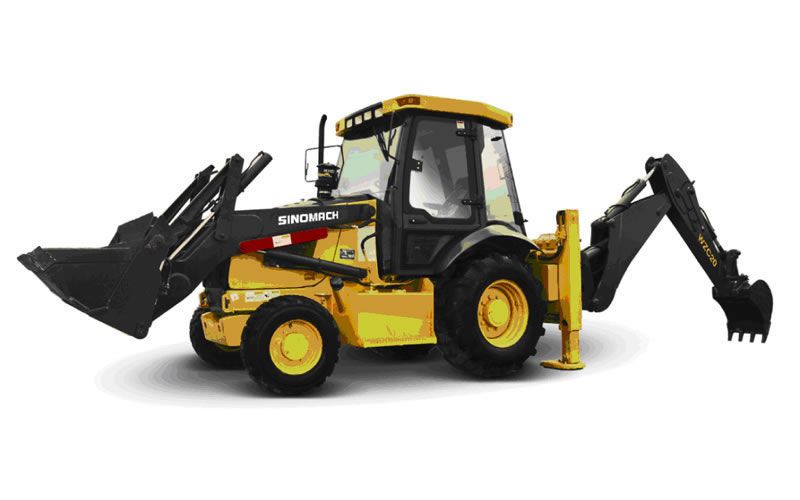

Tractopelle(modèle 620CH)
Notre tractopelle 620CH fournit une excellente capacité de creusement, de tranchées, de remblayage et de manipulation de matériaux pour des applications telles que la construction générale, la démolition et l'excavation, l'aménagement de paysage, le revêtement etc.
Caractéristiques de Tractopelle
1. Cette rétrocaveuse est alimentée par un moteur Cummins Dongfeng fiable.
2. Elle est disponible avec une boîte de transmission mécanique à synchroniseur à 4 vitesses avant et 4 vitesses arrière.
3. En tant que véhicule de construction, cette tractopelle 620CH est conçue avec une cabine ROPS/FOPS fermée ce qui fournit un environnement de travail spacieux et confortable pour un excellent confort et une large visibilité.
4. Cette pelle rétro est entraînée par 4 roues équipées avec un essieu avant CARRARO et un essieu arrière de type humide avec un freinage multidisque.
5. Un godet quatre en un versatile permet des large applications pour cette tractopelle 620CH telles le chargement, le décapage, le pelletage, la fixation, le revêtement, le levage etc. Le godet est contrôlé par un mode électro-hydraulique.
6. Cette chargeuse-pelleteuse adopte une soupape à pilote de contrôle de chargeuse et une soupape de chargeuse-pelleteuse pour des opérations aisées et flexibles.
7. Le déverseur extensible améliore la productivité en réduisant le nombre de déplacements.
8. Le bras extensible améliore la gamme de fonctionnement.
| Dimensions hors tout | |||
| 1 | Longueur hors tout (avec godet au sol) | 5835mm | |
| 2 | Largeur hors tout(au pied de repos) | 2240mm | |
| 3 | Largeur (à l'extrémité du pneu) | 1993mm (roue avant) 2057mm (roue arrière) | |
| 4 | Largeur du godet de chargement | 2313mm | |
| 5 | Hauteur (sur le dessus de la cabine) | 2720mm | |
| 6 | Hauteur (sur le dessus du bras de creusement) | 3548mm | |
| 7 | Empattement | 2155.5mm | |
| 8 | Table de roulement arrière | 1700mm | |
| 9 | Table de roulement avant | 1880mm | |
| 10 | Garde au sol minimum | 355mm pour 2WD 275mm pour 4WD | |
| 11 | Garde au sol minimum de la partie arrière du véhicule | 350mm(pied de repos); 520mm(centre) | |
| 12 | Vitesse de déplacement (km/h) | ||
| (1) Ⅰ vitesse avant/arrière | 6/6 | ||
| (2) Ⅱ vitesse avant/arrière | 10/10 | ||
| (3) Ⅲ vitesse avant/arrière | 20/20 | ||
| (4) Ⅳ vitesse avant/arrière | 38/38 | ||
| Spécifications techniques principales de la Tractopelle | |||
| 1 | Charge minimum | 1700Kg (godet standard) | |
| 2 | Poids d'opération | 8000Kg (godet standard) | |
| 3 | Capacité de levage nominale du godet de chargement | >34KN | |
| 4 | Capacité du godet de chargement | 1.0m3 (godet standard) | |
| 5 | Force de rupture maximum | >49kN (bras); 60kN (godet) | |
| 6 | Hauteur de déversement maximum | 2714mm (godet standard) | |
| 7 | Portée de déversement maximum | 84mm (godet standard) | |
| 8 | Angle de déversement à hauteur complète | 43.5º(godet standard) | |
| 9 | Angle d'inclinaison du seau | Sur sol | 41° 41.7° (350) |
| Pour transport | |||
| Extérieur de roue avant | 3795mm pour 2WD 4300mm pour 4WD | ||
| 10 | Épaisseur de creusement maximum (avec fond de godet horizontal) | 80mm | |
| 11 | Rayon de braquage minimum | 4380mm | |
| 12 | Durée de levage du godet de chargement | ≤5.1s | |
| 13 | Durée de réduction du godet de chargement | ≤4.0s | |
| 14 | Durée de déversement | ≤1.5s | |
| Moteur diesel de la Tractopelle | |||
| 1 | Modèle | Dong Feng Cummins 4BTA3.9-C110 | |
| 2 | Type | Injection directe, Turbocompressé, refroidi par eau | |
| 3 | Sortie nominale | 82kW | |
| 4 | Vitesse nominale | 2200rpm | |
| 5 | Cylindrée totale | 3.9L | |
| 6 | Diamètre de cylindre/course | 4×102/120mm | |
| 7 | Tension du moteur de démarrage | 12V | |
| 8 | Couple maximum | 460N.M | |
| 9 | Type de démarrage | Electrique | |
| 10 | Consommation de carburant spécifique minimum | 225g/Kw.h | |
| Système de transmission de la Tractopelle | |||
| A. Convertisseur de couple | |||
| 1 | Modèle | CARRARO | |
| 2 | Type de refroidissement | Circulation d'huile sous pression | |
| B. Boîtier de transmission | |||
| 1 | Modèle | CARRARO | |
| 2 | Type | Changement mécanique à synchroniseur | |
| 3 | Position de levier de vitesse | 4 vitesses avant et 4 vitesses arrière | |
| C. Essieux et pneu | |||
| 1 | Modèle | CARRARO | |
| 2 | Type de réducteur principal | Roue conique à denture spirale, mono-étagée | |
| 3 | Type du réducteur final | Planétaire mono-étagée | |
| 4 | Angle de direction maximum | 55° | |
| 5 | Tenue de route en pente | 30% | |
| 6 | Force de traction maximum | 43.5±10% (kN) pour 2WD; 70±10% (kN) pour 4WD | |
| 7 | Type de pneu | Pneu avant 4WD 12-16.5NHS-10PR (pression d'air 4.4); Pneu avant 2WD 11L-16 (pression d'air 4.4) | |
| Pneu arrière 19.5L-24R4-12PR(pression d'air 2.4) | |||
| Système hydraulique de la Tractopelle | |||
| 1 | Modèle de pompe à huile | JHP2050AXCC | |
| 2 | Pression de système | 230kgf/cm2 | |
| 3 | Modèle de soupape de chargement | ZL20DJC-02-01 | |
| 4 | Modèle de soupape de priorité | YXL-F160L-N7(W) | |
| 5 | Modèle de soupape de creusement | WJ30DC-07-01 | |
| 5 | Pression de priorité | 3Mpa | |
| Système de direction | |||
| 1 | Type | Roues directrices avant | |
| 2 | Modèle de l'engrenage de direction | BZZ5-E160B+FKB-3022 | |
| 3 | Pression de système | 140kgf/cm2 | |
| Capacité d'huile | |||
| 1 | Carburant (diesel) | 151L | |
| 2 | Huile de fabrication de moteur | 11L | |
| 3 | Huile pour convertisseur et boîte de vitesse | 18.5L | |
| 4 | Huile pour système hydraulique | 110L | |
| 5 | Huile pour ponts moteur (A/R) | 7.6+17L | |
