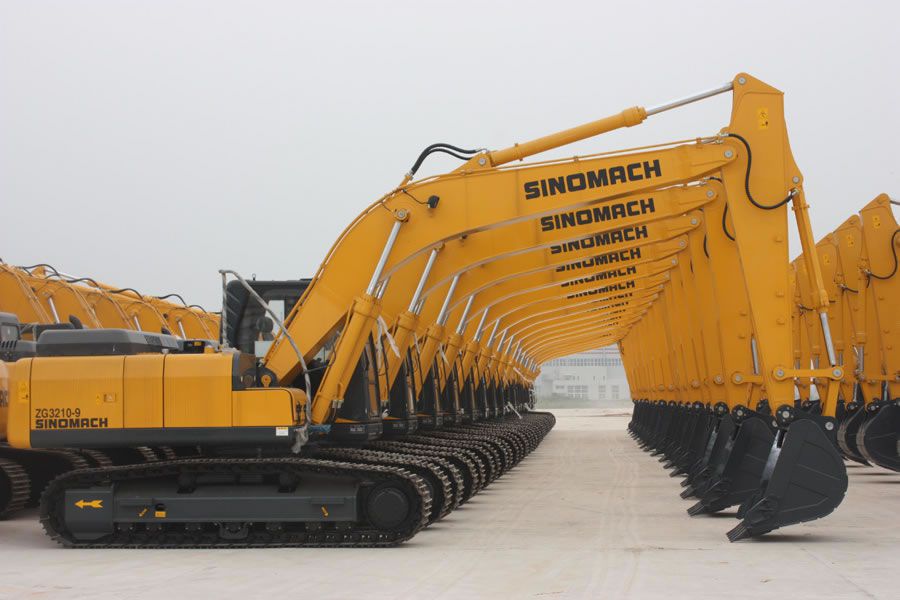

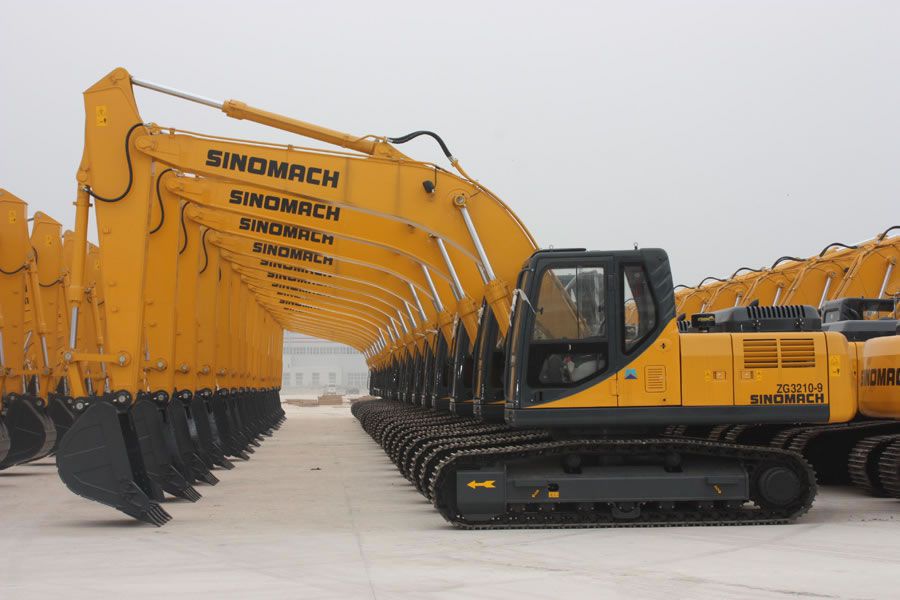

Pelle sur chenilles ZG3210-9
Pelle sur chenilles ZG3210-9

Pelle sur chenilles ZG3065-9(B)

Spécifications de la pelle sur chenilles hydraulique 3210-9
1. Notre pelle sur chenilles hydraulique est équipée d'un moteur original Cummins fiable.
2. La pelle sur chenilles est équipée d'un système hydraulique fiable, avec des pompes, un moteur et des vannes importés.
3. La pelle sur chenilles hydraulique est conçue avec un système de contrôle et de surveillance électronique, doté d'un affichage LCD multifonctions, présentant les informations.
4. Avec un dispositif de renforcement, la pelle sur chenilles hydraulique est adaptée à une utilisation dans les mines.
5. Structure en boîte en X renforcée.

Dimensions complètes
1 Longueur (en transport) 9520mm
2 Largeur (en transport) 2800mm
3 Hauteur (en transport) 3030mm
4 Hauteur (jusqu'au haut de la cabine) 2977mm
5 Longueur de châssis 4160mm
6 Largeur de sabot de chenilles 600mm
7 Empattement 3370mm
8 Ecartement des chenilles 2200mm
9 Garde au sol min 470mm
Paramètres techniques principaux
1 Poids opératoire 20700Kg
2 Capacité nominale du godet standard (standard SAE) 0.91m3
4 Force de creusage max du godet/tige 13700/10200kgf
5 Hauteur de vidage max 6813mm
6 Hauteur de creusage max 9600mm
7 Profondeur de creusage vertical max 6104mm
8 Profondeur de creusage max 6592mm
9 Rayon de creusage max 9953mm
10 Rayon de montage avant min 3560mm
11 Rayon de rotation arrière 2800mm
12 Vitesse de rotation 12.4rpm
13 Pression au sol 0.47PSI
14 Vitesse de déplacement
(1) 1ère vitesse avant/arrière 5.0km/h
(2) 2nde vitesse avant/arrière 3.3km/h
15 Capacité en côte 35º (70%)
Moteur diesel
1 Modèle Cummins 6BTAA5.9-C150 (Tier II)
2 Type Injection directe, suralimenté, système de refroidissement air à air
3 Sortie 112KW
4 Alésage de cylindre/course 102 /120 mm
5 Déplacement de cylindre 5.883L
6 Tension de démarrage du moteur 24V, 70A
7 Puissance de l'alternateur 24V, 4.5KW
8 Vitesse nominale 1950r/min
9 Torque max 614(N.M)@1500rpm
10 Type de démarrage Electrique
11 Consommation de carburant spécifique min 208g/Kw.h
Système hydraulique du dispositif opératoire
1 Type de pompe principale Pompe à piston axial à déplacement variable
2 Producteur de pompe principale Tongmyung (Corée du Sud)
3 Modèle de pompe principale T5V112DP
4 Déplacement de pompe principale 2×108cc/rev
5 Taux de débit max 2×211L/min
6 Pression de soupape principale 31.4Mpa
Intensifié : 34.3Mpa
7 Type de pompe pilote Mono étagé, pompe à engrenages à déplacement fixe
8 Pression du système pilote 3.92Mpa
9 Type de moteur de rotation Moteur à piston axial à déplacement fixe
10 Pression du circuit de rotation 24.5Mpa
11 Producteur de la vanne de contrôle principale Parker (Corée du Sud)
12 (D*L) Dimensions du cylindre de flèche Ф125*1220mm
13 (D*L) Dimensions du cylindre de bras de godet Ф135*1470mm
14 (D*L) Dimensions du cylindre de godet Ф120*1060mm
Système de conduite
1 Type de moteur Moteur à piston axial à déplacement fixe
2 Pression du moteur de propulsion 34.3Mpa
3 Type du réducteur final Réducteur planétaire deux étages
4 Force de traction max 197KN
Système de freinage
1 Type du frein de déplacement Auto libération, contrôle hydraulique, frein multi plaque type humide
2 Type du frein de rotation Auto libération, contrôle hydraulique, frein type humide
Capacité d'huile
1 Carburant (Diesel) 400L
2 Huile de lubrification moteur 24L
3 Réfrigérant 35L
4 Huile pour dispositif de rotation 4.2L
5 Huile pour réducteur de déplacement 2×5.5L
6 Huile hydraulique 270L
Spécifications de la pelle sur chenilles ZG3210-9(C)
Spécifications
1 Poids opératoire 20700kg
2 Capacité du godet standard 0.91m3
3 Longueur de bras 2910mm
4 Longueur de flèche 5680mm
Moteur
1 Modèle CUMMINS 6BTAA5.9-C150
2 Type Suralimenté avec refroidissement intermédiaire
3 Puissance 112KW/1950rpm
4 Torque max 614N.m à 1500rpm
5 Nombre de cylindres 6
6 Déplacement 5883cc
Dimensions
1 Longueur totale 9520mm
2 Largeur totale 2800mm
3 Hauteur complète de la flèche 3030mm
4 Largeur de la plateforme 2700mm
5 Hauteur complète de la cabine 2920mm
6 Garde au sol du contrepoids 1050mm
7 Hauteur du capot 2320mm
8 Garde au sol min. 470mm
9 Longueur de plateforme 2800mm
10 Rayon de rotation arrière 2800mm
11 Distance d'empattement de chenilles 3370mm
12 Longueur de châssis 4160mm
13 Largeur de châssis 2800mm
14 Ecartement des chenilles 2200mm
15 Largeur standard du sabot de chenille 600mm
Gamme opératoire
1 Portée de creusage max 9953mm
2 Portée de creusage max au niveau du sol 9794mm
3 Profondeur de creusage max 6690mm
4 Profondeur de creusage max au sol 6505mm
5 Profondeur de creusage de mur vertical max. 6104mm
6 Hauteur de creusage max 9642mm
7 Hauteur de déversement max 6813mm
8 Rayon de rotation min. 3560mm
Système hydraulique
1 Pompe principale
Type Pompe à piston axial à déplacement variable
Déplacement max 2×108cc/rev C TYPE:2×112CC/rev
Pression opératoire 32.3/34.3Mpa C TYPE:31.7/34Mpa
2 Moteur hydraulique
Rotation Moteur à piston axial à déplacement fixe
Déplacement Moteur à piston axial à déplacement fixe
Performance
1 Vitesse de rotation 12.4rpm C TYPE:12.0rpm
2 Vitesse de déplacement max H/L 5.0/3.3km/h C TYPE:5.1/3.4km/h
3 Capacité en côte 35º
4 Traction 190677N C TYPE:197939N
5 Force de creusage max du godet 13700kgf
6 Force de creusage max du bras 10200kgf
7 Pression au sol 47kpa
Capacité du réservoir
1 Capacité du réservoir de carburant 400L
2 Capacité du réservoir hydraulique 210L
