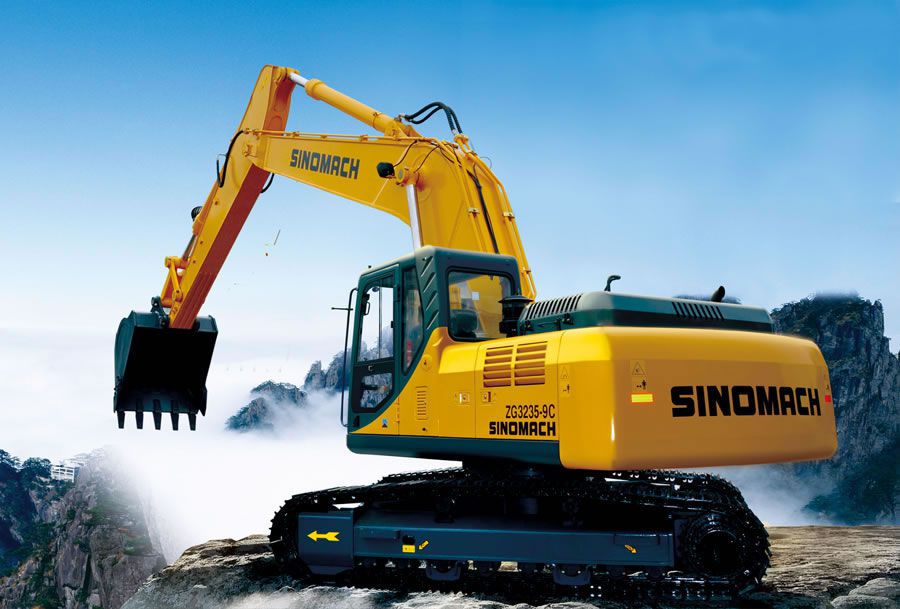

Pelle sur chenilles ZG3235-9
Pelle sur chenilles ZG3235-9

Pelle sur chenilles ZG3235-9

Spécifications de la pelle sur chenilles 3235-9
1. Notre pelle sur chenilles hydraulique est équipée d'un moteur original Cummins fiable.
2. La pelle sur chenilles est équipée d'un système hydraulique fiable, avec des pompes, un moteur et des vannes importés.
3. La pelle sur chenilles hydraulique est conçue avec un système de contrôle et de surveillance électronique, doté d'un affichage LCD multifonctions, présentant les informations.
4. Avec un dispositif de renforcement, la machine est adaptée à une utilisation dans les mines.
5. La pelle sur chenilles hydraulique est dotée d'une structure en boîte en X renforcée.

Dimensions complètes
1 Longueur (en transport) 9840mm
2 Largeur (en transport) 2980mm
3 Hauteur (en transport) 3160mm
4 Hauteur (jusqu'au haut de la cabine) 2993mm
5 Longueur de châssis 4250mm
6 Largeur de sabot de chenilles 600mm
7 Empattement 3460mm
8 Ecartement des chenilles 2380mm
9 Garde au sol min 480mm
Paramètres techniques principaux
1 Poids opératoire 23000KG
2 Capacité nominale du godet standard (standard SAE) 1.1m3
3 Force de creusage max du godet/tige 16200/12300kgf
4 Hauteur de vidage max 6746mm
5 Hauteur de creusage max 9562mm
6 Profondeur de creusage vertical max 6010mm
7 Profondeur de creusage max 6920mm
8 Rayon de creusage max 10180mm
9 Rayon de montage avant min 3740mm
10 Rayon de rotation arrière 2940mm
11 Vitesse de rotation 11.3rpm
12 Pression au sol 0.45PSI
13 Vitesse de déplacement
(1) 1ère vitesse avant/arrière 5.3km/h
(2) 2nde vitesse avant/arrière 3.5km/h
14 Capacité en côte 35º (70%)
Moteur diesel
1 Modèle Cummins 6BTAA5.9-C178 (Tier II)
2 Type Injection directe, suralimenté, système de refroidissement air à air
3 Sortie 133KW
4 Alésage de cylindre/course 102 /120 mm
5 Déplacement de cylindre 5.883L
6 Tension de démarrage du moteur 24V, 70A
7 Puissance de l'alternateur 24V, 4.5KW
8 Vitesse nominale 2000r/min
9 Torque max 708(N.M)@1500rpm
10 Type de démarrage Electrique
Système hydraulique du dispositif opératoire
1 Type de pompe principale Pompe à piston axial à déplacement variable
2 Producteur de pompe principale Tongmyung (Corée du Sud)
3 Modèle de pompe principale K3V112DT
4 Déplacement de pompe principale 2×112cc/rev
5 Taux de débit max 2×228L/min
6 Pression de soupape principale 31.4Mpa
Intensifié : 34.3Mpa
7 Type de pompe pilote Mono étagé, pompe à engrenages à déplacement fixe
8 Pression du système pilote 3.92Mpa
9 Type de moteur de rotation Moteur à piston axial à déplacement fixe
10 Pression du circuit de rotation 24.5Mpa
11 Producteur de la vanne de contrôle principale Parker (Corée du Sud)
12 (D*L) Dimensions du cylindre de flèche Ф130*1285mm
13 (D*L) Dimensions du cylindre de bras Ф140*1635mm
14 (D*L) Dimensions du cylindre de godet Ф130*1020mm
Système de conduite
1 Type de moteur Moteur à piston axial à déplacement fixe
2 Pression du moteur de propulsion 34.3Mpa
3 Type du réducteur final Réducteur planétaire deux étages
4 Force de traction max 195KN
Système de freinage
1 Type du frein de déplacement Auto libération, contrôle hydraulique, frein multi plaque type humide
2 Type du frein de rotation Auto libération, contrôle hydraulique, frein type humide
Capacité d'huile
1 Carburant (Diesel) 400L
2 Huile de lubrification moteur 24L
3 Réfrigérant 35L
4 Huile pour dispositif de rotation 4.2L
5 Huile pour réducteur de déplacement 2×5.5L
6 Huile hydraulique 270L
Spécifications de la pelle sur chenilles ZG3235-9(C)
Spécifications
1 Poids opératoire 23000kg
2 Capacité du godet standard 1.1m3
3 Longueur de bras 3050mm
4 Longueur de flèche 5850mm
Moteur
1 Modèle CUMMINS 6BTAA5.9-C178
2 Type Suralimenté avec refroidissement intermédiaire
3 Puissance 133KW/2000rpm
4 Torque max 708N.m at 1500rpm
5 Nombre de cylindres 6
6 Déplacement 5883cc
Dimensions
1 Longueur totale 9840mm
2 Largeur totale 2980mm
3 Hauteur complète de la flèche 3160mm
4 Largeur de la plateforme 2700mm
5 Hauteur complète de la cabine 2993mm
6 Garde au sol du contrepoids 1133mm
7 Hauteur du capot 2430mm
8 Garde au sol min. 480mm
9 Longueur de plateforme 2870mm
10 Rayon de rotation arrière 2940mm
11 Distance d'empattement de chenilles 3460mm
12 Longueur de châssis 4250mm
13 Largeur de châssis 2980mm
14 Ecartement des chenilles 2380mm
15 Largeur standard du sabot de chenille 600mm
Gamme opératoire
1 Portée de creusage max 10180mm
2 Portée de creusage max au niveau du sol 10000mm
3 Profondeur de creusage max 6920mm
4 Profondeur de creusage max au sol 6737mm
5 Profondeur de creusage de mur vertical max. 6010mm
6 Hauteur de creusage max 9562mm
7 Hauteur de déversement max 6746mm
8 Rayon de rotation min. 3740mm
Système hydraulique
1 Pompe principale

Type Pompe à piston axial à déplacement variable

Déplacement max 2×112cc/rev C TYPE:2×115CC/rev

Pression opératoire 32.3/34.3Mpa C TYPE:32.3/34.3Mpa
2 Moteur hydraulique

Rotation Moteur à piston axial

Déplacement Moteur à piston axial
Performances
1 Vitesse de rotation 11.3rpm C TYPE:11.5rpm
2 Vitesse de déplacement max H/L 5.3/3.5km/h C TYPE:5.4/3.6km/h
3 Capacité en côte 35º
4 Traction 187736N C TYPE:194556N
5 Force de creusage max du godet 16200kgf
6 Force de creusage max du bras 12300kgf
7 Pression au sol 50kpa
Capacité du réservoir
1 Capacité du réservoir de carburant 400L
2 Capacité de réservoir hydraulique 210L

En tant que producteur et fournisseur spécialiste de pelle sur chenilles en Chine, SINOMACH fournit également le compacteur monocylindre vibrant hydraulique, la chargeuse sur pneus, le compacteur vibrant hydraulique tandem, le camion-grue, etc.
