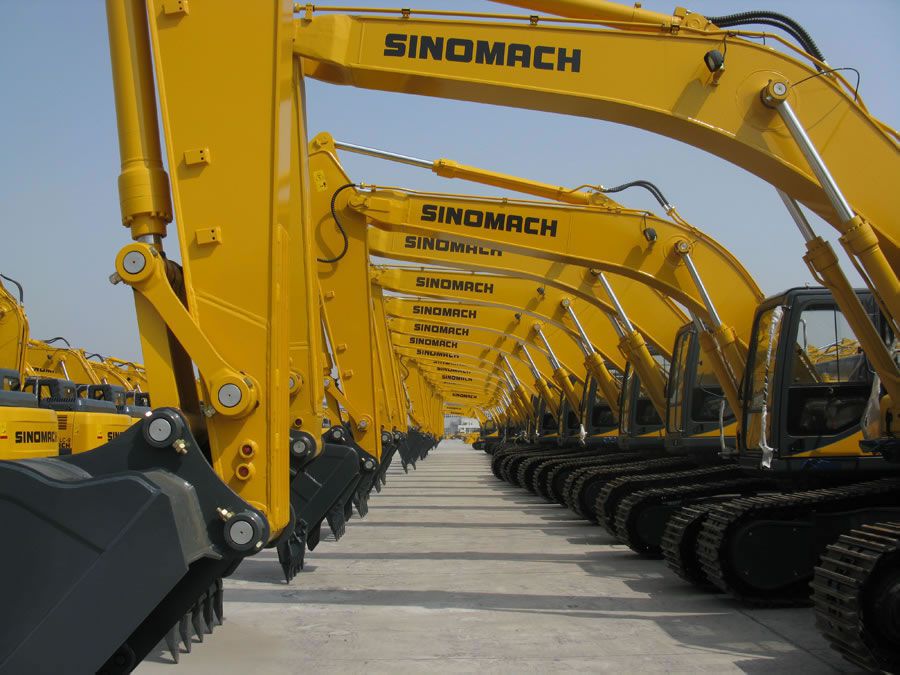

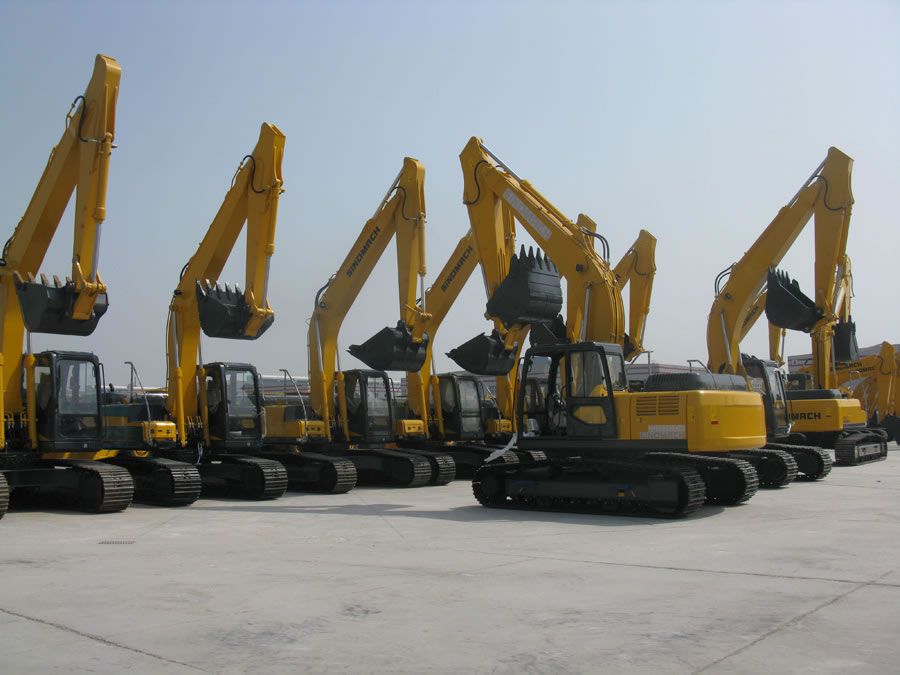

Pelle sur chenilles ZG3225LC-9
Pelle sur chenilles ZG3225LC-9

Pelle sur chenilles ZG3225LC-9

Spécifications de la pelle sur chenilles ZG3225LC-9
1. Notre pelle sur chenilles hydraulique est équipée d'un moteur original Cummins fiable.
2. La pelle sur chenilles est équipée d'un système hydraulique fiable, avec des pompes, un moteur et des vannes importés.
3. La pelle sur chenilles hydraulique est conçue avec un système de contrôle et de surveillance électronique, doté d'un affichage LCD multifonctions, présentant les informations.
4. Avec un dispositif de renforcement, la pelle sur chenilles hydraulique est adaptée à une utilisation dans les mines.
5. Structure en boîte en X renforcée.

Dimensions complètes
1 Longueur (en transport) 9520mm
2 Largeur (en transport) 2990mm
3 Hauteur (en transport) 3030mm
4 Hauteur (jusqu'au haut de la cabine) 2920mm
5 Longueur de châssis 4440mm
6 Largeur de sabot de chenilles 600mm
7 Empattement 3650mm
8 Ecartement des chenilles 2390mm
9 Garde au sol min 470mm
Paramètres techniques principaux
1 Poids opératoire 23000KG
2 Capacité nominale du godet standard (standard SAE) 1.1m3
3 Force de creusage max du godet/tige 13700/10200kgf
4 Hauteur de vidage max 6803mm
5 Hauteur de creusage max 9665mm
6 Profondeur de creusage vertical max 6107mm
7 Profondeur de creusage max 6707mm
8 Rayon de creusage max 9970mm
9 Rayon de montage avant min 3560mm
10 Rayon de rotation arrière 2800mm
11 Vitesse de rotation 12.4rpm
12 Pression au sol 0.45PSI
13 Vitesse de déplacement
(1) 1ère vitesse avant/arrière 5.0km/h
(2) 2nde vitesse avant/arrière 3.3km/h
14 Capacité en côte 35º (70%)
Moteur diesel
1 Modèle Cummins 6BTAA5.9-C150 (Tier II)
2 Type Injection directe, suralimenté, système de refroidissement air à air
3 Sortie 112KW
4 Alésage de cylindre/course 102 /120mm
5 Déplacement de cylindre 5.883L
6 Tension de démarrage du moteur 24V, 70A
7 Puissance de l'alternateur 24V, 4.5KW
8 Vitesse nominale 1950r/min
9 Torque max 614(N.M)@1500rpm
10 Type de démarrage Electrique
Système hydraulique du dispositif opératoire
1 Type de pompe principale Pompe à piston axial à déplacement variable
2 Producteur de pompe principale Tongmyung (Corée du Sud)
3 Modèle de pompe principale K3V112DT
4 Déplacement de pompe principale 2×112cc/rev
5 Taux de débit max 2×228L/min
6 Pression de la soupape principale 31.4Mpa
Intensifié : 34.3Mpa
7 Type de pompe pilote Mono étagé, pompe à engrenages à déplacement fixe
8 Pression du système pilote 3.92Mpa
9 Type du moteur de rotation Moteur à piston axial à déplacement fixe
10 Pression du circuit de rotation 24.5Mpa
11 Producteur de la vanne de contrôle principale Parker (Corée du Sud)
12 (D*L) Dimensions du cylindre de flèche 2-Ф125*1221mm
13 (D*L) Dimensions du cylindre de bras 1-Ф135*1475mm
14 (D*L) Dimensions du cylindre de godet 1-Ф120*1060mm
Système de conduite
1 Type de moteur Moteur à piston axial à déplacement fixe
2 Pression du moteur de propulsion 34.3Mpa
3 Type du réducteur final Réduction planétaire bi étagée
4 Force de traction max 197KN
Système de freinage
1 Type de frein de déplacement Auto libération, contrôle hydraulique, frein multi plaque type humide
2 Type de frein de rotation Auto libération, contrôle hydraulique, frein type humide
Capacité d'huile
1 Carburant (Diesel) 400L
2 Huile de lubrification moteur 24L
3 Réfrigérant 35L
4 Huile pour dispositif de rotation 4.2L
5 Huile pour réducteur de déplacement 2×5.5L
6 Huile hydraulique 270L
Spécifications de la pelle sur chenilles ZG3225LC-9(C)
Spécifications
1 Poids opératoire 22000kg
2 Capacité du godet standard 1.0m3
3 Longueur de bras 2910mm
4 Longueur de flèche 5680mm
Moteur
1 Modèle CUMMINS 6BTAA5.9-C150
2 Type Suralimenté avec refroidissement intermédiaire
3 Puissance 112KW/1950rpm
4 Torque max 614N.m at 1500rpm
5 Nombre de cylindres 6
6 Déplacement 5883cc
Dimensions
1 Longueur totale 9520mm
2 Largeur totale 2990mm
3 Hauteur complète de la flèche 3030mm
4 Largeur de la plateforme 2700mm
5 Hauteur complète de la cabine 2920mm
6 Garde au sol du contrepoids 1050mm
7 Hauteur du capot 2320mm
8 Garde au sol min. 470mm
9 Longueur de plateforme 2800mm
10 Rayon de rotation arrière 2800mm
11 Distance d'empattement de chenilles 3650mm
12 Longueur de châssis 4440mm
13 Largeur de châssis 2990mm
14 Ecartement des chenilles 2390mm
15 Largeur standard du sabot de chenille 600mm
Gamme opératoire
1 Portée de creusage max 9970mm
2 Portée de creusage max au niveau du sol 9812mm
3 Profondeur de creusage max 6707mm
4 Profondeur de creusage max au sol 6523mm
5 Profondeur de creusage de mur vertical max. 6107mm
6 Hauteur de creusage max 9665mm
7 Hauteur de déversement max 6803mm
8 Rayon de rotation min. 3560mm
Système hydraulique
1 Pompe principale

Type Pompe à piston axial à déplacement variable

Déplacement max 2×108cc/rev C TYPE:2×112CC/rev

Pression opératoire 32.3/34.3Mpa C TYPE:31.7/34Mpa
2 Moteur hydraulique

Rotation Moteur à piston axial à déplacement fixe

Déplacement Moteur à piston axial à déplacement fixe
Performances
1 Vitesse de rotation 12.4rpm C TYPE:12.0rpm
2 Vitesse de déplacement max H/L 5.0/3.3km/h C TYPE:5.1/3.4km/h
3 Capacité en côte 35º
4 Traction 197498N C TYPE:194556N
5 Force de creusage max du godet 189207kgf
6 Force de creusage max du bras 196027kgf
7 Pression au sol 45kpa
Capacité du réservoir
1 Capacité du réservoir de carburant 400L
2 Capacité du réservoir hydraulique 210L

Notre compagnie est un producteur et fournisseur expérimenté de pelle sur chenilles en Chine. Nous vous offrons une large gamme de produits, y compris la niveleuse, le tractopelle, la machine de recyclage à froid, la centrale à asphalte, etc.
