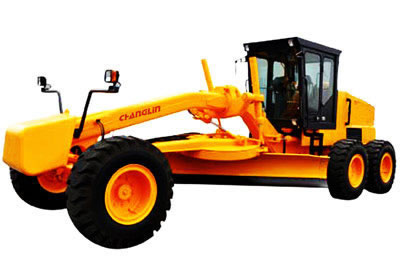

Niveleuse 720MH

Niveleuse 720MH

Configurations de la Niveleuse 720MH
1. Moteur

Type: Moteur turbocompresseur à quatre temps refroidi par eau
Modèle: Shangchai SC8D200G2B1 or Dongfeng Cummins 6BTA8.3
Puissance nominale: 147kW/200ps, 160kW/215ps
Vitesse nominale: 2300rpm, 2200rpm

2. Boîte de vitesse
Modèle: ZF de Liuzhou ou 6WG180 de Hangzhou
Type: embrayage assisté, contrôle électro hydraulique avec convertisseur de couple
Changement de vitesse: 6 vitesses avant et 3 vitesses arrière
Vitesse de déplacement

Vitesse/changement 1 2 3 4 5 6
Avant 5.0 8.6 11.3 19.2 23.8 39.6
Arrière 5.0 11.3 23.8 - - -

3. Essieu de Niveleuse
3.1 Essieu arrière: essieu à trois points avec un différentiel à glissement limité
3.2 Essieu avant: essieu d'oscillation avec angle d'oscillation à 15° (gauche et droit), angle d'inclinaison de la roue avant de 17° (gauche et droit) et un angle de direction 45°.

4. Boîtier de jonction
Type: oscillation
Angle d'oscillation: 15°
Conducteur: Chaîne à rouleau lourde

5. Système de freinage
5.1 Frein de service: entièrement hydraulique, les freins à disques à étrier de la niveleuse 720MH sont localisés derrière les deux roues centrales avant et les deux roues arrières.
5.2 Freinage d'arrêt: Le frein d'arrêt est installé à l'extrémité de l'axe de la boîte de vitesse.
5.3 Freinage continu: le convertisseur de couple supporte un freinage continu.

6. Système hydraulique de la niveleuse
Installée avec un système double circuit double pompe indépendant, le système hydraulique pour véhicule de génie civil fournit la pression du système de 16PMa.

7. Cadre
Cadre articulé

8. Lame
Dimensions: 3965×650 (longueur × hauteur du segment circulaire)
Angle de déplacement arrière: 360°
Angle d'inclinaison maximum (L/R): 90°
Profondeur maximum: 500mm

9. Pneu
Type: pneu standard de la niveleuse 720MH
Quantité: 6
Dimensions: 17.5-25, 12PR

10. Système électrique et instrument
Tension de fonctionnement: 24V
Instrument: diverses lumière et instruments

11. Spécifications techniques principales de la Niveleuse 720MH
11.1 Poids d'opérations: 15400kg (configuration standard avec l'avant d'un bouteur et l'arrière d'une défonceuse)
11.2 Dimensions hors tout: 8700×2595×3480 (standard), 10330×2740×3480 (l'avant d'un bouteur et l'arrière d'une défonceuse)

12. Pièces en option
12.1 Bouteur avant
12.1.1 Dimensions: 2740×920 (l×H)
12.1.2 Distance d'essieu avant: 1550mm
12.1.3 Profondeur maximum: 205mm
12.2 Défonceuse arrière
12.2.1 Largeur: 2000mm
12.2.2 Nombre de dents: 5
12.2.3 Profondeur maximum: 315mm

Fiche technique de la niveleuse :
Modèle 720MH
Longueur×largeur×hauteur(mm) 9100×2600×3500
Poids d'opération(Kg) 15400
Force de traction maximum(KN) 80.8
Type de moteur diesel ShangChai SC8D/Cummins 6BTA8.3
Sortie nominale(KW) 147/160
Type de boîtier de transmission HangChi/ZF
Position de changement de vitesse 6 vitesses avant, 3 vitesses arrière
Rayon de braquage minimum(mm) 7800
Dimensions de lame 3965×650
Hauteur de levage maximum(mm)
Profondeur maximum(mm) 500
