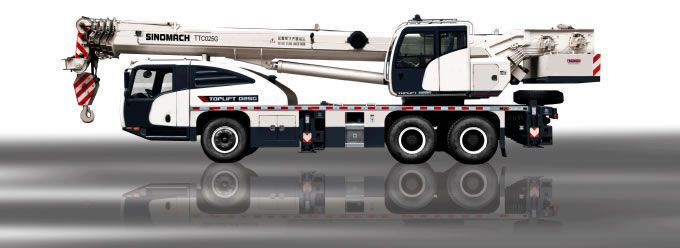

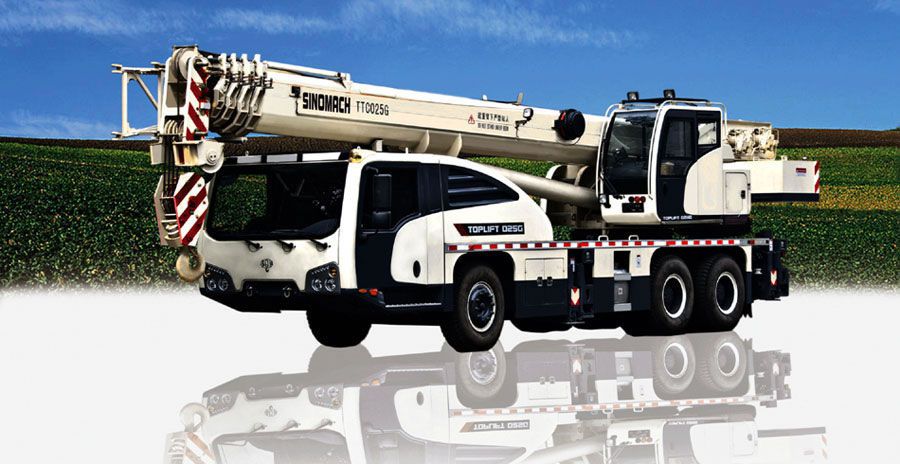

Camion-grue TTC025G
Introduction du produit
1.Avec chaque section complètement rétractée, le bras de prolongement du camion-grue TTC025G est d'environ 11m de long en s'élevant. Si la longueur du bras est supérieure à la valeur spécifique, la machine de levage avec un bras trop court supporte plus de charge que celle avec un bras plus long.
2. La charge classifiée inclut le poids des crochets. Par conséquent, le poids du crochet principal est de 543kg et celui du crochet auxiliaire est de 102kg. Lorsque la flèche est allongée, la capacité de charge de levage nominale du bras de prolongement principal doit être réduite à 1 500kg. Lorsque le crochet principal est à la tête du bras de prolongement principal, la capacité de levage de la flèche doit être réduite de 543kg.
3. Si un tambour de tête est adopté, la capacité de levage nominale à chaque section doit être réduite de 543kg, mais la capacité de levage maximum du camion-grue est de 4 000kg. Comme le crochet principal utilisé lorsque le crochet auxiliaire est à la tête de la poulie à l'extrémité du bras de prolongement, le poids de levage nominal de chaque pièce du bras de levage doit être réduit de 102kg.
4. Lorsqu'un cinquième vérin de stabilité est utilisé, le camion-grue garde une capacité de levage classifiée tournant sur 360°.

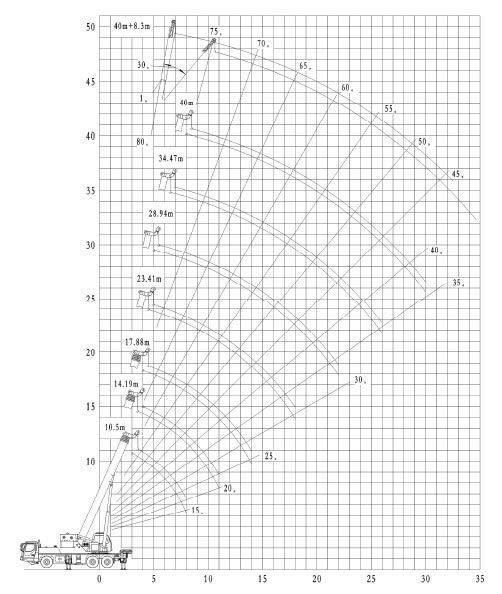

5. L'angle du bras de prolongement minimum de levage est listé dans la table des différentes longueurs de bras de prolongement. Il est strictement interdit d'élever le bras de prolongement au-dessous de l'angle minimum correspondant.
| Poids de la grue | |
| Poids brut du véhicule | 33070kg |
| Charge à l'essieu | |
| Essieu de direction (Essieu 1) | 7500kg |
| Essieu moteur (Essieu 2 et Essieu 3) | 25390kg |
| Garde au sol | |
| Garde au sol minimum | 267mm |
| Angle de rampe | 15.9° |
| Angle d'approche | 18.5° |
| Angle de départ | 13.6° |
| Empattement | |
| Distance entre l'essieu 2 et l'essieu 3 | 4225mm |
| Distance entre l'essieu 1 et l'essieu 3 | 1350mm |
| Empattement | |
| Essieu 1 | 2069mm |
| Essieu 2 et 2 | 1830mm |
| Dimensions du vérin de stabilité | |
| Envergure longitudinale | 5.03m |
| Envergure transversale | 6.1m |
| Force du vérin de stabilité | |
| Contre-force maximum | 283.22kN |

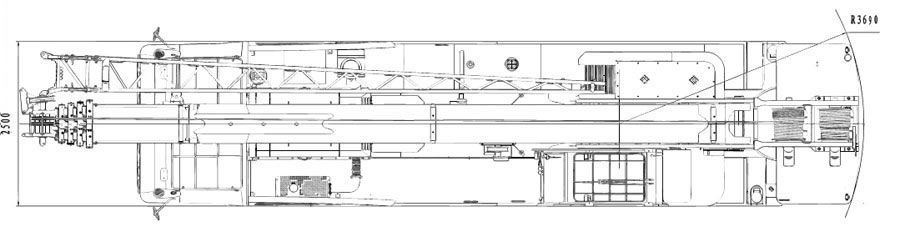

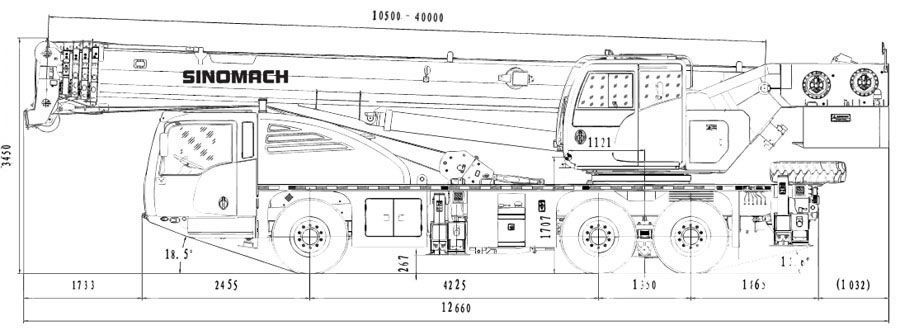

| Dimensions | |
| (Longueur × Largeur × Hauteur) | 12.66×2.5×3.44m |
Note: Les valeurs de ce tableau sont relatives à des capacités de levage d'un camion-grue sur sol plat et stable. Le rayon d'action dans le tableau est à portée réelle après levage de charge.
