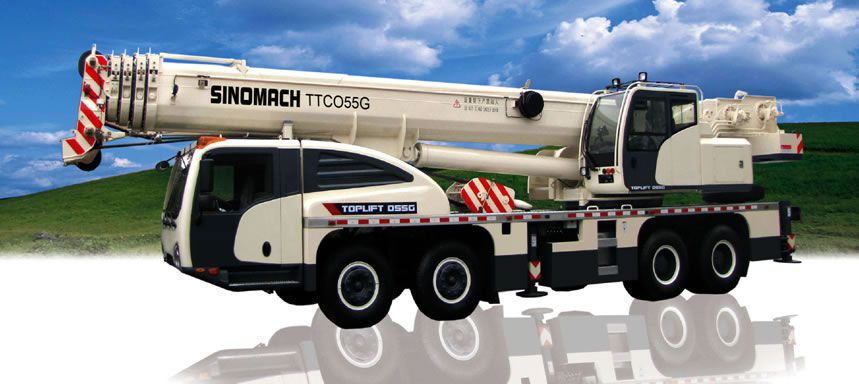

Camion-grue TTC055G
Description
1. La table suivante affiche les capacités de levage du camion-grue TTC055G lorsqu'il est en position horizontale et stable sur un sol plat. Par conséquent, le rayon d'action actuel après levage de la charge.
2. Avec chaque section complètement rétractée, le bras de prolongement du camion-grue TTC055G est d'environ 11 mètres de long lors du levage. Si sa longueur est inférieure à la valeur spécifiée, l'équipement de levage avec un bras de prolongement court supporter une charge plus élevée que celui avec une longueur plus courte.
3. La charge spécifiée inclut le poids des crochets. Par conséquent, le crochet principal pèse 543kg et le crochet auxiliaire pèse 102kg. Lorsque la flèche télescopique est allongée, la capacité de charge de levage nominale du bras de prolongement principale doit être réduite de 1 500kg. Lorsque le crochet principal est à la tête du bras de prolongement principal, la capacité de levage de la flèche télescopique doit être réduite de 543kg.
4. Lorsqu'un tambour de tête est utilisé, la capacité de levage utilisée à chaque section peut être réduite de 543kg, mais la capacité de levage maximum du camion-grue TTC055G est de 4 000kg. Avec le crochet auxiliaire à ma tête de la poulie à l'extrémité de l'arbre de prolongement, le crochet principal est utilisé et le pois de levage nominal de chaque pièce du bras de levage doit être réduit de 102kg.
5. Si le cinquième vérin de stabilité fonctionne, le camion-grue garde une rotation de capacité de levage nominale spécifiée sur 360 degrés. Dans le cas contraire, l'angle de levage est inférieur à 120 degrés.

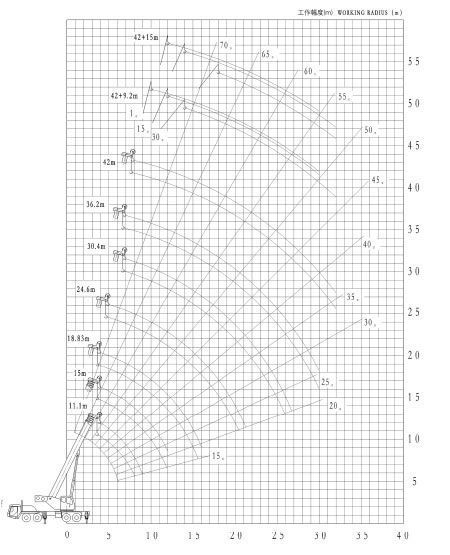

6. L'angle du bras de prolongement minimum de levage est listé dans la table en fonction de la longueur du bras de prolongement. Le bras de prolongement ne peut être levé à un angle inférieur à celui de l'angle minimum correspondant.
Spécifications| Poids de la grue | |
| Poids brut du véhicule | 41880kg |
| Charge à l'essieu | |
| Essieu de direction (Essieu 1 et 2) | 15940kg |
| Essieu moteur (Essieu 3 et 4) | 25940kg |
| Garde au sol | |
| Garde au sol minimum | 280mm |
| Angle de rampe | 18° |
| Angle d'approche | 18° |
| Angle de départ | 11.5° |
| Empattement | |
| Distance entre l'essieu 1 et l'essieu 2 | 1450mm |
| Distance entre l'essieu 2 et l'essieu 3 | 3950mm |
| Distance entre l'essieu 3 et l'essieu 4 | 1350mm |
| Empattement | |
| Essieu 1 et 2 | 2280mm |
| Essieu 3 et 4 | 2056mm |
| Dimensions du vérin de stabilité | |
| Envergure longitudinale | 5.8m |
| Envergure transversale | 7.2m |
| Force de vérin de stabilité | |
| Contre force maximum | 525kN |

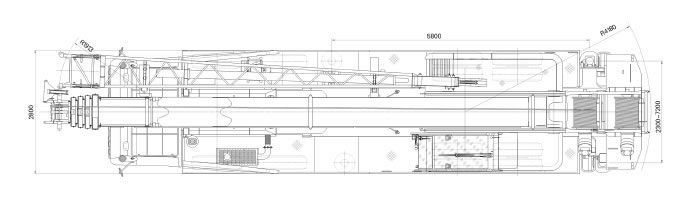

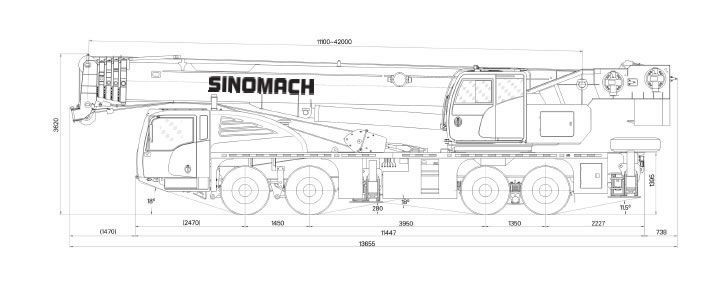

| Dimensions hors tout | |
| (Longueur × Largeur × Hauteur) | 13.655×2.8×3.62m |
