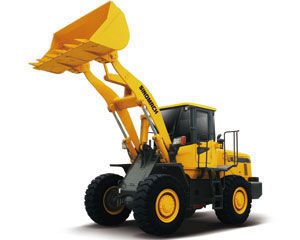

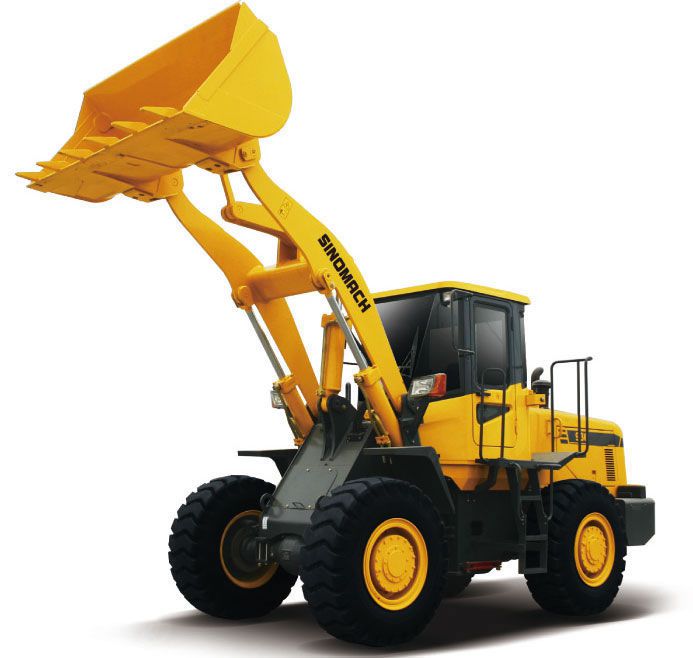

Chargeuse sur pneus 936

Chargeuse sur pneus 936

Spécifications de la chargeuse sur pneus 936
Equipée d'un moteur chinois Deutz WeiChai.
Transmission à 3 vitesses avant et arrière.
Cylindre étanche combiné pour une haute étanchéité et une meilleure fiabilité.

Dimensions complètes
1 Longueur (avec godet au sol) 6920mm
2 Largeur (à l'extérieur des roues) 2305mm
3 Largeur du godet 2430mm
4 Hauteur (au dessus de la cabine) 3150mm
5 Empattement 2750mm
6 Pas 1855mm
7 Garde au sol min 360mm
Spécifications techniques principales
1 Charge nominale 3000Kg
2 Poids opératoire 10200KG
3 Capacité nominal du godet 1.7m3
4 Force de cavage max 96kN
5 Hauteur de vidage max 2934mm
6 Portée de vidage 1043mm
7 Angle de vidage dans n'importe quelle position ≥45º
8 Rayon de rotation min
(1) Extérieur du godet 5600mm
(2) Extérieur de roue arrière 5205mm
9 Cadre d'angle de pivot 38+1º
10 Angle d'oscillation de l'axe arrière +11º
11 Durée de levage du godet ≤5.2sec.
12 Durée de descente du godet ≤5.1sec.
13 Durée de vidage ≤1.2sec.
14 Vitesse de déplacement, 3 avant et arrière
(1) 1ère vitesse avant 6.4Km/h
(2) 2nde vitesse avant 13.2Km/h
(3) 3ème vitesse avant 30.6Km/h
(1) 1ère vitesse arrière 8.3Km/h
(2) 2nde vitesse arrière 16.9Km/h
(3) 3ème vitesse arrière 27.6Km/h
Moteur diesel
1 Modèle Deutz TD226B-6IG15
2 Type Injection directe. Suralimenté. Refroidi à eau
3 Sortie nominale 92KW
4 Inter-alésage de cylindre/course 105 /120mm
5 Echappement total de cylindre 6.234L
6 Tension du moteur de démarrage 24V
7 Puissance du moteur de démarrage 6KW
8 Vitesse nominale 2200r/min
9 Couple max 550N.M
10 Type de démarrage Electrique
11 Consommation de carburant spécifique min 225g/Kw.h
Système de transmission
1. Convertisseur de couple
1 Modèle YJH315F-5 (Shanxi Aerospace Power)
2 Type 3-éléments. Mono étagé
3 Ratio de couple 3.1
4 Type de refroidissement Circulation de l'huile sous pression
2. Boîte de transmission
1 Modèle Sinomach chinoise
2 Type Embrayage, engrenage droit en permanence dans l'engrènement
3 Vitesses 3 vitesses avant et arrière
3. Axes et pneus
1 Type du réducteur principal Pignon conique spirale, mono étage
2 Rapport de démultiplication du réducteur principal 3.889
3 Type du réducteur final Planétaire mono étagé
4 Rapport de démultiplication du réducteur final 4.941
5 Ratio total 19.216
6 Force de traction max 87kN
7 Taille de pneus 17.5-25-12PR
Système hydraulique de dispositif opératoire
1 Modèle de la pompe à huile CBGj2100(SAE)
2 Pression du système 160kgf/cm2
3 Modèle de la vanne de conversion multi canal DF-32D2-YL16
5 (D*L) Dimension du cylindre de levage Ф125*70*697mm
6 (D*L) Dimension du cylindre de basculement Ф150*70*470mm
Système de direction
1 Type Cadre articulé au milieu. Direction entièrement hydraulique
2 Modèle de la pompe de direction CBGj2050
3 Modèle du mécanisme de direction BZZ1-E400C+FKA-143020
4 Modèle de la vanne de dérivation stable mono canal FLD-D30H
5 Système de pression 14MPa
6 Dimension du cylindre de direction Ф70*40*323mm
Système de freinage
1 Type du frein de déplacement Huile à air assisté. Frein sur les 4 roues
2 Pression d'air 7-8kgf/cm2
3 Type de frein d'urgence Frein automatique à air
4 Type de frein de stationnement Frein à tambour, frein à air à contrôle manuel
Capacité d'huile
1 Carburant (diesel) 130L
2 Huile de lubrification du moteur 17(L)
3 Huile pour convertisseur et boite de vitesse 35(L)
4 Huile pour le système hydraulique 120(L)
5 Huile pour les axes de conduite (AV/AR) 11/11L

En tant que producteur et fournisseur majeur de chargeuse sur pneus en Chine, nous fournissons également le camion-grue, la foreuse rotative, le bulldozer, le tractopelle, etc.
