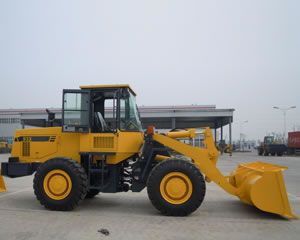

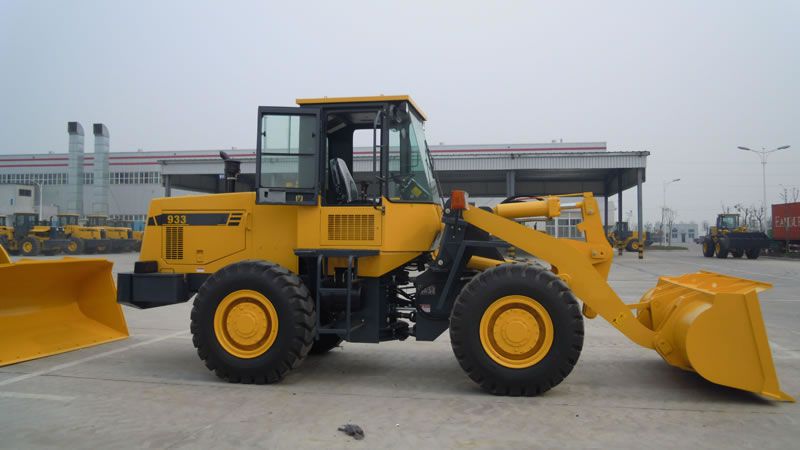

Chargeuse sur pneus (modèle 933)
Caractéristiques de la Chargeuse sur pneus
1. Notre chargeuse sur pneus 933 est alimentée par un moteur diesel chinois YITUO ou YUCHAI qui fournit une efficience de carburant élevée avec un couple élevée à faibles vitesses de moteur.
2. La transmission de changement de puissance de ce chargeur sur pneus 933 est conçue avec 3 vitesses avant et 3 vitesses arrière.
3. La charge minimum de la chargeuse sur pneus atteint 3000 Kg et la force de rupture maximum atteint 96KN.
4. Les cylindres de cet engin de terrassement 933 combinés avec la structure étanche assurent des performances d'étanchéité élevées et une excellente fiabilité.
| Dimensions hors tout (mm) | ||||||
| 1 | Longueur (avec godet sur le sol) | 6863 | ||||
| 2 | Largeur (sur l'extérieur des roues) | 2305 | ||||
| 3 | Largeur de godet | 2460 | ||||
| 4 | Hauteur (sur le dessus de la cabine) | 3095 | ||||
| 5 | Empattement | 2750 | ||||
| 6 | Table de roulement | 1855 | ||||
| 7 | Garde au sol minimum | 370 | ||||
| Spécifications techniques principales de la Chargeuse sur pneus | ||||||
| 1 | Charge minimum | 3000Kg | ||||
| 2 | Poids d'opération | 10200Kg | ||||
| 3 | Capacité de godet nominale | 1.7m3 | ||||
| 4 | Force de rupture maximum | 96kN | ||||
| 5 | Hauteur de déversement maximum | 2850mm | ||||
| 6 | Portée de déversement | 1030mm | ||||
| 7 | Angle de déversement à toute position | ≥45° | ||||
| 8 | Rayon de braquage minimum | |||||
| (1) Extérieur de godet | 5600mm | |||||
| (2) Extérieur de la roue arrière | 5205mm | |||||
| 9 | Angle de pivotement | 38+1° | ||||
| 10 | Angle d'oscillation d'essieu arrière | +11° | ||||
| 11 | Durée de levage de godet | ≤5.1s | ||||
| 12 | Durée de descente de godet | ≤3.0s | ||||
| 13 | Durée de déversement | ≤1.1s | ||||
| 14 | Vitesse de déplacement(Km/h), 3 vitesses avant et 3 vitesses arrière | |||||
| (1) 1ère vitesse avant | 7.3 | |||||
| (2) 2e vitesse avant | 15.7 | |||||
| (3) 3e vitesse avant | 35 | |||||
| (1) 1ère vitesse arrière | 7.8 | |||||
| (2) 2e vitesse arrière | 16.8 | |||||
| (3) 3e vitesse arrière | 36 | |||||
| Moteur diesel de la Chargeuse sur pneus | ||||||
| 1 | Modèle | YITUO Chinois LR6M3-22(LR6M3-G66Q-u2) | YUCHAI Chinois YC6B125-T20(B7635) | |||
| 2 | Type | Injection directe, refroidissement par eau, aspiration naturelle | ||||
| 3 | Sortie nominale | 92Kw | ||||
| 4 | Inter alésage du cylindre/alésage | 110/125mm | 108/125mm | |||
| 5 | Echappement total du cylindre | 7.12L | 6.87L | |||
| 6 | Tension du moteur de démarrage | 24(V) | ||||
| 7 | Vitesse nominale | 2200r/min | ||||
| 8 | Couple maximum | 463N.M | 440N.M | |||
| 9 | Type de démarrage | Electrique | ||||
| 10 | Consommation de carburant spécifique minimum | 242g/Kw.h | ||||
| Système de transmission de la Chargeuse sur pneus | ||||||
| A. Convertisseur de couple | ||||||
| 1 | Modèle | SINOMACH Chinois | ||||
| 2 | Type | 3 éléments, mono étagé, monophasé | ||||
| 3 | Rapport de couple | 3.1 | ||||
| 4 | Type de refroidissement | Circulation d'huile de pression | ||||
| B. Boîtier de transmission | ||||||
| 1 | Modèle | SINOMACH Chinois | ||||
| 2 | Type | Embrayage assisté, engrenage cylindrique à prise constante | ||||
| 3 | Position de levier de vitesse | 3 vitesses avant et 3 vitesses arrière | ||||
| C. Essieux et pneu | ||||||
| 1 | Type de réducteur principal | Roue conique à denture spirale, mono-étagée | ||||
| 2 | Rapport de vitesse du réducteur principal | 3.889 | ||||
| 3 | Type du réducteur final | Engrenage planétaire mono-étagée | ||||
| 4 | Rapport de vitesse du réducteur final | 4.941 | ||||
| 5 | Rapport total | 19.216 | ||||
| 6 | Dimensions de pneus | 17.5-25-12PR | ||||
| Système hydraulique de la chargeuse sur pneus | ||||||
| 1 | Modèle de pompe à huile | CBGj2100 | ||||
| 2 | Pression de système | 160kgf/cm2 | ||||
| 3 | Modèle de soupape de distribution | GDF32D2 | ||||
| 4 | Dimensions de cylindre de levage (D×L) | Ф125×70×697mm | ||||
| 5 | Dimensions de cylindre d'inclinaison (D×L) | Ф150×70×466mm | ||||
| Système de direction | ||||||
| 1 | Type | Châssis articulé; Direction entièrement hydraulique | ||||
| 2 | Modèle de la pompe de direction | CBG2050 | ||||
| 3 | Modèle de l'engrenage de direction | BZZ1-E400C+FKA-143020 | ||||
| 4 | Pression de système | 14MPa | ||||
| 5 | Dimensions du cylindre de direction | Ф70×40×323mm | ||||
| Système de freinage | ||||||
| 1 | Type de freinage de déplacement | Système de freinage hydropneumatique aux quatre roues | ||||
| 2 | Pression d'air | 7-8kgf/cm2 | ||||
| 3 | Type de freinage d'urgence | Freinage pneumatique d'arrêt automatique | ||||
| 4 | Type de freinage de parking | Freinage à cylindre; Frein à air à coupure par contrôle manuel | ||||
| Capacité d'huile | ||||||
| 1 | Carburant (diesel) | 130L | ||||
| 2 | Huile de fabrication de moteur | 17L | ||||
| 3 | Huile pour convertisseur et boîte de vitesse | 35L | ||||
| 4 | Huile pour système hydraulique | 120L | ||||
| 5 | Huile pour essieu de conduite(A/R) | 16/15L | ||||
SINOMACH est un producteur leader dans l'industrie de machines de terrassement basé en Chine. En plus de ce type d'équipement de chargement sur pneus, nous offrons aussi un rouleau compresseur monocylindre mécanique, une niveleuse, un bulldozer, une tractopelle etc.
