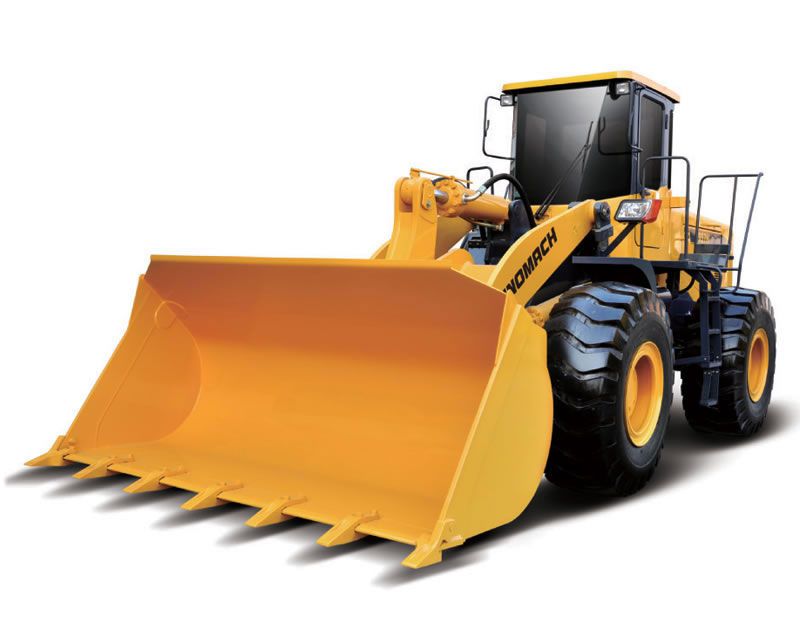

Chargeuse sur pneus (modèle 957Z)

Chargeuse sur pneus (modèle 957Z)

Conçue pour ramasser, porter et charger les matériaux, notre chargeuse sur pneus 957Z apporte au chantier plus de facilité, d'efficience et de performances. Avec une puissance plus élevée et une cabine améliorée, l'opérateur peut travailler plus confortablement dans ce type d'engin de terrassement pendant la journée.

Caractéristiques de Chargeuse sur pneus
1. Embrayage assisté, 4 vitesses avant et 3 vitesses arrière.
2. Avec une commande KD, ce chargeur sur pneus opère facilement et efficacement.
3. Cette chargeuse à godet est disponible avec un système de direction complètement hydraulique à détection de charge et à confluence des pompes jumelées.
4. Un cylindre étanche combiné permet des performances d'étanchéité et de fiabilité élevée sur cette chargeuse sur pneus 957Z.

Paramètres techniques de la Chargeuse sur pneus
Dimensions hors tout (mm)
1 Longueur (avec godet sur le sol) 8130
2 Largeur (jusqu'à l'extérieur des roues) 2800
3 Largeur de godet 2946
4 Hauteur (jusqu'au dessus de la cabine) 3450
5 Empattement 3200
6 Voie 2200
7 Garde au sol minimum 450
Spécifications techniques principales de la Chargeuse sur pneus
1 Charge minimum 5000Kg
2 Poids d'opération 16700Kg
3 Capacité de godet nominale 3.0m3
4 Force de rupture maximum 165kN
5 Force de traction maximum 150kN
6 Tenue de route en pente 30°
7 Hauteur de déversement maximum 3100mm
8 Portée de déversement 1150mm
9 Angle de déversement à toute position ≥45°
10 Épaisseur de creusement (avec fond de godet horizontal) 165mm
11 Rayon de braquage minimum
(1) Extérieur de godet 6775mm
(2) Extérieur de roue avant 6098mm
12 Angle de pivotement 38°
13 Angle d'oscillation d'essieu arrière +11°
14 Durée de levage de godet ≤5.6s
15 Durée de descente de godet ≤3.7s
16 Durée de déversement ≤1.7s
17 Vitesse de déplacement(Km/h), 4 vitesses avant et 3 vitesses arrière, embrayage assisté
(1) 1ère vitesse (A/R) 6.8/6.8
(2) 2e vitesse (A/R) 12.2/12.2
(3) 3e vitesse (A/R) 24.3/24.5
(4) 4e vitesse (F) 35
Moteur diesel de la Chargeuse sur pneus
1 Modèle Moteur SC11CB220G2B1 ShangChai
2 Type Injection directe, Turbocompressé, Refroidissement
3 Sortie nominale 162Kw
4 Diamètre/course de piston 121/152mm
5 Cylindrée 10.5L
6 Modèle de moteur de démarrage KB-24V
7 Puissance de moteur de démarrage 7.5Kw
8 Tension du moteur de démarrage 24V
9 Vitesse nominale 2200r/min.
10 Couple maximum 843±6% N.m/1400rpm
11 Type de démarrage Electrique
12 Consommation de carburant spécifique minimum 230g/Kw.h
13 Consommation d'huile spécifique minimum 0.95-1.77g/Kw.h
14 Poids net 960Kg
Système de transmission de la Chargeuse sur pneus
A. Convertisseur de couple
1 Modèle ZF technologie WG200
2 Type 3 éléments, mono-étagée
3 Rapport de couple 2.55
4 Type de refroidissement Circulation d'huile sous pression
B. Boîtier de transmission
1 Modèle G200 technologie ZF
2 Type Embrayage assisté, engrenage cylindrique prise constante
3 Position de levier de vitesse 4 vitesses avant et 3 vitesses arrière
C. Essieux et pneu
1 Type de réducteur principal Roue conique à denture spirale, mono-étagée
2 Rapport de vitesse du réducteur principal 4.625
3 Type du réducteur final Engrenage planétaire mono-étagée
4 Rapport de vitesse du réducteur final 4.9286
5 Rapports totaux 22.795
6 Modèle de pneu 23.5-25-16PR
Système hydraulique de la Chargeuse sur pneus
1 Modèle de pompe à huile JHP 3160C
2 Pression de système 180kgf/cm2
3 Modèle de soupape à conversion multicanaux GDF-32-YL18/D32II-YL20
4 Soupape pilote DJS2-UX/UU
5 Dimensions de cylindre de levage (D×L) Ф160×90×810mm
6 Dimensions de cylindre d'inclinaison (D×L) Ф180×90×563mm
Système de direction
1 Type Châssis articulé; Direction entièrement hydraulique
2 Modèle de la pompe de direction JHP2080S
3 Modèle of redirecteur TLF1-E1000B+FKB6020
4 Modèle de soupape de priorité YXL-F250F-16N7-A
5 Pression de système 16MPa
6 Dimensions du cylindre de direction Ф90×435mm
Système de freinage
1 Type de freinage de déplacement Frein à disque à étrier;
Freinage actif hydropneumatique aux 4 roues
2 Pression d'air 6-7.5 kgf/cm2
3 Type de freinage d'urgence Freinage à air à contrôle à coupure manuelle
4 Type de freinage de parking Freinage à cylindre;
Freinage à air à contrôle à coupure manuelle
Capacité d'huile
1 Carburant (diesel) 250L
2 Huile de fabrication de moteur 27L
3 Huile pour convertisseur et boîte de vitesse 42L
4 Huile pour système hydraulique 250L
5 Huile pour ponts moteur (A/R) 26L

SINOMACH est un producteur renommé de chargeuses sur pneus en Chine fournissant les clients avec une large gamme de chargeuses sur pneus efficientes, fiables et de qualité. En tant que fournisseur spécialisé dans les engins de terrassement, nous offrons aussi en plus de ce type de chargeur pour mines une large sélection d'excavatrices sur chenilles, niveleuses, bulldozers, chargeuses-pelleteuses, chariots élévateurs etc.
