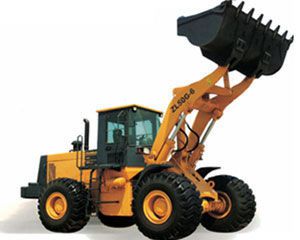

Chargeuse sur pneus ZL50G-6
Chargeuse sur pneus ZL50G-6
Caractéristiques de la chargeuse sur pneus
1. Transmission à 4 vitesses avant et 3 arrières.
2. Commutateur KD pour utilisation facile et efficace.
3. Système de direction entièrement hydraulique avec captation de la charge et pompe double à débit confluent.
4. Cylindre étanche combiné pour une haute étanchéité et une meilleure fiabilité.
| Dimensions complètes | ||
| 1 | Longueur (avec godet au sol) | 8215mm |
| 2 | Largeur (à l'extérieur des roues) | 2800mm |
| 3 | Largeur du godet | 2963mm |
| 4 | Hauteur (au dessus de la cabine) | 3450mm |
| 5 | Empattement | 3350mm |
| 6 | Pas | 2200mm |
| 7 | Garde au sol min | 450mm |
| Spécifications techniques principales | ||
| 1 | Charge nominale | 5000Kg |
| 2 | Poids opératoire | 16300Kg |
| 3 | Capacité nominal du godet | 3.0m3 |
| 4 | Force de cavage max | 160kN |
| 5 | Traction max | 150kN |
| 6 | Capacité en côte max | 30º |
| 7 | Hauteur de vidage max | 3050mm |
| 8 | Portée de vidage | 1107mm |
| 9 | Angle de vidage dans n'importe quelle position | ≥45º |
| 10 | Profondeur de creusage (avec fond du godet horizontal) | 165mm |
| 11 | Rayon de rotation min | |
| (1) Extérieur du godet | 6675mm | |
| (2) Extérieur de roue arrière | 5879mm | |
| 12 | Cadre d'angle de pivot | 40º |
| 13 | Angle d'oscillation de l'axe arrière | ±13º |
| 14 | Durée de levage du godet | ≤5.8sec. |
| 15 | Durée de descente du godet | ≤3.8sec. |
| 16 | Durée de vidage | ≤1.2sec. |
| 17 | Vitesse de déplacement (Km/h), 4 avant et 3 arrière | |
| (1) 1ère vitesse (AV/AR) | 6.7/6.7 | |
| (2) 2nde vitesse (AV/AR) | 12.2/12.2 | |
| (3) 3ème vitesse (AV/AR) | 25.6/25.6 | |
| (4) 4ème vitesse (AV) | 35 | |
| Moteur diesel | ||
| 1 | Modèle | Moteur ShangChai C6121 |
| 2 | Type | Injection directe. Suralimenté. Refroidi à eau |
| 3 | Sortie nominale | 162kW |
| 4 | Inter-alésage de cylindre/course | 121/152mm |
| 5 | Echappement total de cylindre | 10.5L |
| 6 | Modèle du moteur de démarrage | KB-24V |
| 7 | Puissance du moteur de démarrage | 7.5KW |
| 8 | Tension du moteur de démarrage | 24V |
| 9 | Vitesse nominale | 2200r/min |
| 10 | Couple max | 843±6%(N.m)/1400(r/min) |
| 11 | Type de démarrage | Electrique |
| 12 | Consommation de carburant spécifique min | 230g/Kw.h |
| 13 | Consommation d'huile spécifique du moteur | 0.95-1.77g/Kw.h |
| 14 | Poids net | 960Kg |
| Système de transmission | ||
| 1. Convertisseur de couple | ||
| 1 | Modèle | Technologie ZF WG200 |
| 2 | Type | 3-éléments. Mono étagé |
| 3 | Ratio de couple | 2.55 |
| 4 | Type de refroidissement | Circulation de l'huile sous pression |
| 2. Boîte de transmission | ||
| 1 | Modèle | Technologie ZF WG200 |
| 2 | Type | Embrayage, engrenage droit en permanence dans l'engrènement |
| 3 | Vitesses | 4 vitesses avant et 3 arrières |
| 3. Axes et pneus | ||
| 1 | Type du réducteur principal | Pignon conique spirale, mono étage |
| 2 | Rapport de démultiplication du réducteur principal | 4.625 |
| 3 | Type du réducteur final | Planétaire mono étagé |
| 4 | Rapport de démultiplication du réducteur final | 4.9286 |
| 5 | Ratio total | 22.795 |
| 6 | Taille des pneus | 23.5-25-16PR |
| Système hydraulique de dispositif opératoire | ||
| 1 | Modèle de la pompe à huile | CBGj 3100-S |
| 2 | Pression du système | 200kgf/cm2 |
| 3 | Modèle de la vanne de direction multi canal | 7130-B97(HUSCO) |
| 4 | Modèle de vanne pilote | 406-1044-1145(HUSCO) |
| 5 | (D*L) Dimension du cylindre de levage | Ф160*90*715mm |
| 6 | (D*L) Dimension du cylindre de basculement | Ф180*90*530mm |
| Système de direction | ||
| 1 | Type | Cadre articulé au milieu. Direction à amplification de flux coaxial |
| 2 | Modèle de la pompe de direction | CBGj2063/1016-XFS |
| 3 | Modèle du redirecteur | TLF1-E1000B+FKB6020 |
| 4 | Modèle de la vanne de priorité | YXL-F160L-N7-H |
| 5 | Système de pression | 16MPa |
| 6 | Dimension du cylindre de direction | Ф90*45*400mm |
| Système de freinage | ||
| 1 | Type du frein de déplacement | Frein à disque à étrier, air sur huile sur les 4 roues |
| 2 | Pression d'air | 7-8kgf/cm2 |
| 3 | Type de frein d'urgence | Frein manuel à air |
| 4 | Type de frein de stationnement | Frein à tambour, frein à air à contrôle manuel |
| Capacité d'huile | ||
| 1 | Carburant (diesel) | 250L |
| 2 | Huile de lubrification du moteur | 42L |
| 3 | Huile pour convertisseur et boite de vitesse | 42L |
| 4 | Huile pour le système hydraulique | 180L |
| 5 | Huile pour les axes de conduite (AV/AR) | 20/20L |
En tant que producteur et fournisseur professionnel de chargeuse sur pneus en Chine, nous fournissons également la centrale à béton, le tractopelle, le compacteur monocylindre vibrant hydraulique, le camion-grue, etc.
