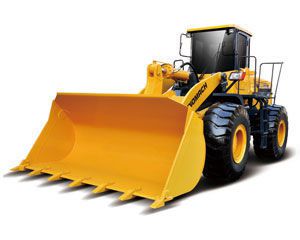

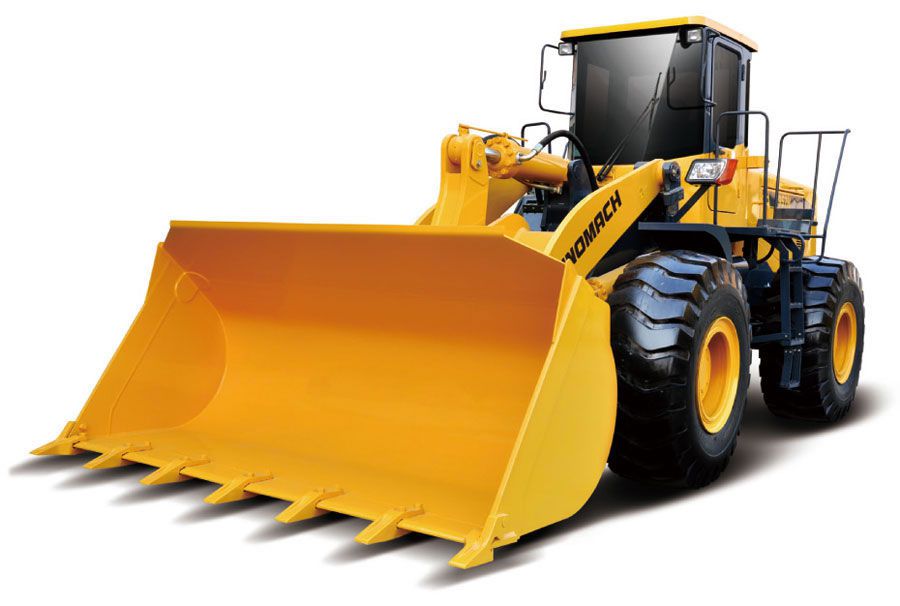

Chargeuse sur pneus 957H

Chargeuse sur pneus 957H

Caractéristiques de la chargeuse sur pneus
1. La chargeuse sur pneus 957H est équipée d'un moteur fiable Shangchai SC11CB220G2B1.
2. La chargeuse sur pneus est dotée d'une transmission à 3 vitesses avant et arrière.
3. Le cylindre étanche combiné adopté par cette chargeuse sur pneus est doté d'une haute étanchéité et d'une meilleure fiabilité.

Spécifications techniques:
Dimensions complètes
1 Longueur (avec godet au sol) 8130mm
2 Largeur (à l'extérieur des roues) 2800mm
3 Largeur du godet 2946mm
4 Hauteur (au dessus de la cabine) 3450mm
5 Empattement 3200mm
6 Pas 2200mm
7 Garde au sol min 450mm
Spécifications techniques principales
1 Charge nominale 5000Kg
2 Poids opératoire 16700Kg
3 Capacité nominal du godet 3.0m3
4 Force de cavage max 160kN
5 Force de traction max 150kN
6 Hauteur de vidage max 3100mm
7 Portée de vidage 1150mm
8 Angle de vidage dans n'importe quelle position ≥450
9 Profondeur de creusage (avec fond du godet horizontal) 165mm
10 Rayon de rotation min
(1) Extérieur du godet 6735mm
(2) Extérieur de roue avant 6098mm
11 Cadre d'angle de pivot 38º
12 Angle d'oscillation de l'axe arrière +13º
13 Durée de levage du godet ≤5.6sec.
14 Durée de descente du godet ≤3.7sec.
15 Durée de vidage ≤1.7sec.
16 Vitesse de déplacement, 3 avant et arrière
(1) 1ère vitesse 7.05/9.0
(2) 2nde vitesse 11.7/16.0
(3) 3ème vitesse 34.6/38.24
Moteur diesel
1 Modèle Moteur ShangChai SC11CB220G2B1
2 Type Injection directe. Suralimenté. Refroidi à eau
3 Sortie nominale 162Kw
4 Inter-alésage de cylindre/course 121/152mm
5 Echappement total de cylindre 10.5L
6 Modèle du moteur de démarrage KB-24V
7 Puissance du moteur de démarrage 7.5KW
8 Tension du moteur de démarrage 24V
9 Vitesse nominale 2200r/min.
10 Couple max 843±6%(N.m)/(1400r/min)
11 Type de démarrage Electrique
12 Consommation de carburant spécifique min 230g/Kw.h
13 Consommation d'huile spécifique du moteur 0.95-1.77g/Kw.h
14 Poids net 960Kg
Système de transmission
1. Convertisseur de couple
1 Modèle 957H.2
2 Type 3-éléments. Mono étagé
3 Ratio de couple 3.35
4 Type de refroidissement Circulation de l'huile sous pression
2. Boîte de transmission
1 Modèle Sinomach 957H.4
2 Type Embrayage, engrenage droit en permanence dans l'engrènement
3 Vitesses 3 vitesses avant et arrière
3. Axes et pneus
1 Type du réducteur principal Pignon conique spirale, mono étage
2 Rapport de démultiplication du réducteur principal 4.625
3 Type du réducteur final Planétaire mono étagé
4 Rapport de démultiplication du réducteur final 4.9286
5 Ratio total 22.795
6 Force de traction max 150kN
7 Taille de pneus 23.5-25-16PR
Système hydraulique de dispositif opératoire
1 Modèle de la pompe à huile JHP 3160
2 Pression du système 180kgf/cm2
3 Modèle de la vanne de direction multi canal 7130-B97 HUSCO
4 Vanne d'approvisionnement pilote DGf-00 (Gaoyu)
5 Modèle de vanne pilote 406-1044-1145 HUSCO
6 (D*L) Dimension du cylindre de levage Ф160×90×810mm
7 (D*L) Dimension du cylindre de basculement Ф180×90×528mm
Système de direction
1 Type Cadre articulé au milieu. Direction entièrement hydraulique
2 Modèle de la pompe de direction JHP2080S
3 Modèle du redirecteur TLF1-E1000B+FKB6020
4 Modèle de la vanne de priorité YXL-F250F-N7
5 Système de pression 16MPa
6 Dimension du cylindre de direction Ф90×45×435mm
Système de freinage
1 Type du frein de déplacement Frein à disque à étrier double tuyauterie, air sur huile sur les 4 roues
2 Pression d'air 7-8kgf/cm2
3 Type de frein d'urgence Frein à air à contrôle manuel
4 Type de frein de stationnement Suralimentation avec boost automatique.
Capacité d'huile
1 Carburant (diesel) 250L
2 Huile de lubrification du moteur Cummins: 20L ShangChai: 42L
3 Huile pour convertisseur et boite de vitesse 42L
4 Huile pour le système hydraulique 180L
5 Huile pour les axes de conduite (AV/AR) 20/20L

En tant que producteur et fournisseur spécialiste de chargeuse sur pneus en Chine, nous fournissons également le finisseur, la pelle sur chenilles, la niveleuse, le bulldozer, etc.
