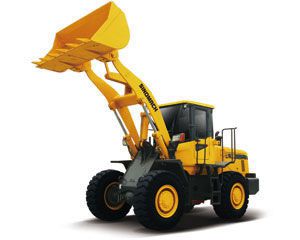

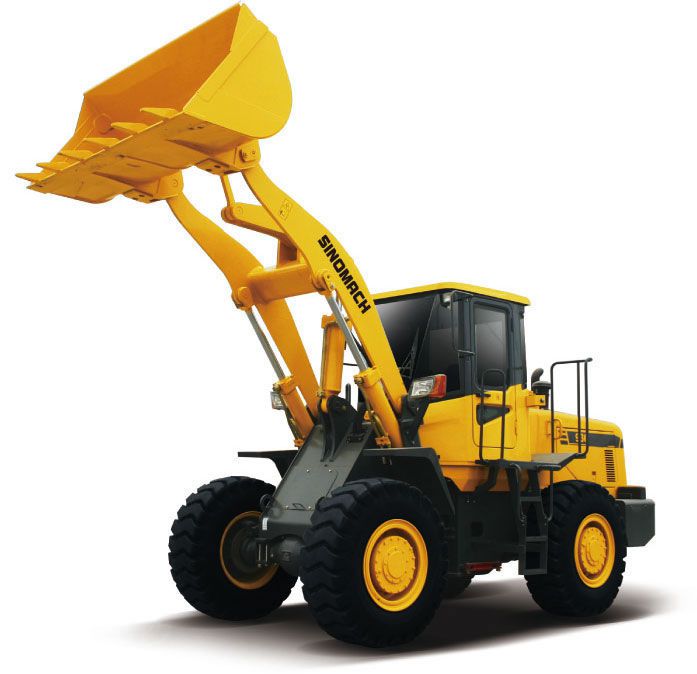

Chargeuse sur pneus 956

Chargeuse sur pneus 956

Spécifications de la chargeuse sur pneus 956
1. La chargeuse sur pneus est équipée d'un moteur Weichai.
2. Elle dispose d'une transmission de 3 vitesses avant et arrière.
3. Cylindre étanche combiné doté d'une haute étanchéité et d'une meilleure fiabilité.

Dimensions complètes
1 Longueur (avec godet au sol) 7955mm
2 Largeur (à l'extérieur des roues) 2800mm
3 Largeur du godet 2946mm
4 Hauteur (au dessus de la cabine) 3450mm
5 Empattement 3100mm
6 Pas 2200mm
7 Garde au sol min 450mm
Spécifications techniques principales
1 Charge nominale 5000Kg
2 Poids opératoire 16300Kg
3 Capacité nominal du godet 3.0 (m3)
4 Force de cavage max 160kN
5 Hauteur de vidage max 3050mm
6 Portée de vidage 1107mm
7 Angle de vidage dans n'importe quelle position ≥45º
8 Profondeur de creusage (avec fond du godet horizontal) 165mm
9 Rayon de rotation min
(1) Extérieur du godet 6575mm
(2) Extérieur de roue arrière 5970mm
10 Cadre d'angle de pivot 38º
11 Angle d'oscillation de l'axe arrière +13º
12 Durée de levage du godet ≤6.2sec.
13 Durée de descente du godet ≤3.8sec.
14 Durée de vidage ≤1.8sec.
15 Vitesse de déplacement, 3 avant et arrière
(1) 1ère vitesse (AV/AR) 6.9/9.1
(2) 2nde vitesse (AV/AR) 11.2/14.3
(3) 3ème vitesse (AV/AR) 35/37.1
Moteur diesel
1 Modèle Moteur chinois WD615G.220
2 Type Injection directe. Aspiration naturelle. Refroidi à eau
3 Sortie nominale 162Kw
4 Inter-alésage de cylindre/course 126/130mm
5 Déplacement de cylindre 9.726L
6 Modèle du moteur de démarrage KB-24V
7 Puissance du moteur de démarrage 7.5KW
8 Tension du moteur de démarrage 24V
9 Vitesse nominale 2200r/min
10 Couple max >843N.m
11 Type de démarrage Electrique
12 Consommation de carburant spécifique min < 226g/Kw.h
13 Consommation d'huile spécifique du moteur 0.95-1.77g/Kw.h
14 Poids net 850Kg
Système de transmission
Transmission hydro média
1 Modèle Z50E.2.1
2 Type de convertisseur de couple 3-éléments. Mono étagé
3 Ratio de couple 4
4 Type de refroidissement Circulation de l'huile sous pression
5 Type de boite de transmission Embrayage, engrenage droit en permanence dans l'engrènement
6 Vitesses 2 vitesses avant et 1 arrière
Axes et pneus
1 Type du réducteur principal Pignon conique spirale, mono étage
2 Rapport de démultiplication du réducteur principal 4.4
3 Type du réducteur final Planétaire mono étagé
4 Rapport de démultiplication du réducteur final 4.928
5 Ratio total 20.35
6 Force de traction max 150kN
7 Taille de pneus 23.5-25-16PR
Système hydraulique de dispositif opératoire
1 Modèle de la pompe à huile JHP2080
2 Pression du système 18MPa
3 Modèle de la vanne de conversion multi canal D32II-YL20
4 Modèle de vanne pilote DJS2-UX/UU
5 (D*L) Dimension du cylindre de levage Ф160*90*715mm
6 (D*L) Dimension du cylindre de basculement Ф180*90*530mm
Système de direction
1 Type Cadre articulé au milieu. Direction entièrement hydraulique
2 Modèle de la pompe de direction JHP2080
3 Modèle du redirecteur TLF1-E1000B+FKB6020
4 Modèle de la vanne de priorité YXL-F250F-16N7-A
5 Système de pression 16MPa
6 Dimension du cylindre de direction Ф90*400 mm
Système de freinage
1 Type du frein de déplacement Frein à disque à étrier, air sur huile sur les 4 roues
2 Pression d'air 6-7.5kgf/cm2
3 Type de frein de stationnement Frein à main, levier de frein à arbre flexible
Capacité d'huile
1 Carburant (diesel) 250L
2 Huile de lubrification du moteur 20L
3 Huile pour convertisseur et boite de vitesse 45L
4 Huile pour le système hydraulique 180L
5 Huile pour les axes de conduite (AV/AR) 36L
6 Huile pour réducteur final 12L
7 Huile pour système de freinage 3L

Notre compagnie est spécialisée dans la production de chargeuse sur pneus en Chine. Nous produisons également le camion-grue, la niveleuse, le finisseur, la fraiseuse routière, etc.
