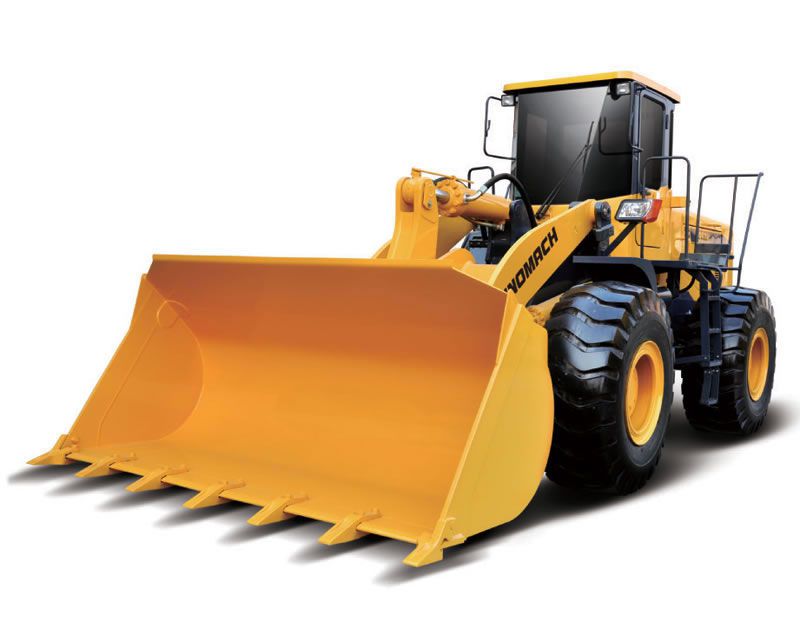

Chargeuse sur pneus (modèle 957S)

Chargeuse sur pneus (modèle 957S)

Caractéristiques de la Chargeuse sur pneus
1. Leader dans la productivité et l'efficience, la chargeuse sur pneus 957S de Sinomach peut fonctionner dans les conditions les plus rudes.
2. Le moteur SC11CB220G2B1 ShangChai ou le moteur Cummins original permet d'améliorer la puissance, la versatilité et la durabilité améliorée.
3. Ce chargeur sur pneus 957S est disponible avec un système de transmission avec 4 vitesses avant et 3 vitesses arrière.
4. Une commande KD de cette chargeuse sur pneus 957S opère facilement et efficacement.
5. L'équipement de chargement est conçu avec un système de direction entièrement hydraulique à détecteur de charge ou à confluence des pompes jumelées.
6. Un cylindre d'étanchéité combiné fournit à cet engin de génie civile sur pneus des performances et une fiabilité élevées.

Paramètres techniques de la Chargeuse sur pneus
Dimensions hors tout (mm)
1 Longueur (avec godet sur le sol) Moteur SC11CB220G2B1 ShangChai Moteur Cummins
8130 8270
2 Largeur (à l'extérieur des roues) 2800
3 Largeur de godet 2946
4 Hauteur (à l'extérieur de la cabine) 3450
5 Empattement 3200
6 Voie 2200
7 Garde au sol minimum 450
Spécifications techniques principales de la Chargeuse sur pneus
1 Charge minimum 5000Kg
2 Poids d'opération 16700Kg
3 Capacité de godet nominale 3.0m3
4 Force de rupture maximum 165kN
5 Force de traction maximum 150kN
6 Tenue de route en pente maximum 30°
7 Hauteur de déversement maximum 3100mm
8 Portée de déversement 1150mm
9 Angle de déversement à toute position ≥45°
10 Épaisseur de creusement (avec fond de godet horizontal) 165mm
11 Rayon de braquage minimum
(1) Extérieur de godet 6775mm
(2) Extérieur de roue avant 6098mm
12 Angle de pivotement 38°
13 Angle d'oscillation d'essieu arrière +11°
14 Durée de levage de godet ≤5.6s
15 Durée de descente de godet ≤3.7s
16 Durée de déversement ≤1.7s
17 Vitesse de déplacement(Km/h), 4 vitesses avant et 3 vitesses arrière à embrayage assisté
(1) 1ère vitesse (A/R) 6.7/6.7
(2) 2e vitesse (A/R) 12.2/12.2
(3) 3e vitesse (A/R) 25.6/25.6
(4) 4e vitesse (F) 39
Moteur diesel de la Chargeuse sur pneus
1 Modèle Moteur SC11CB220G2B1 ShangChai 6CT AA 8.3-C215 (TIER2)
2 Type Injection directe, Turbocompressé, Refroidissement
3 Sortie nominale 162Kw 160Kw
4 Inter alésage du cylindre/alésage 121/152mm 114/135mm
5 Echappement total de cylindre 10.5L 8.3L
6 Modèle de moteur de démarrage KB-24V 42MT
7 Puissance de moteur de démarrage 7.5Kw 8.2Kw
8 Tension du moteur de démarrage 24V 24V
9 Vitesse nominale 2200r/min.
10 Couple maximum 843±6% N.m/1400rpm 998N.M
11 Type de démarrage Electrique
12 Consommation de carburant spécifique minimum 230g/Kw.h 207g/Kw.h
13 Consommation d'huile spécifique moteur 0.95-1.77g/Kw.h 0.9-1.6g/Kw.h
14 Poids net 960Kg 617Kg
Système de transmission de la Chargeuse sur pneus
A. Convertisseur de couple
1 Modèle ZF technologie WG200
2 Type 3 éléments, mono-étagée
3 Rapport de couple 2.55
4 Type de refroidissement Circulation d'huile sous pression
B. Boîtier de transmission
1 Modèle ZF technologie WG200
2 Type Embrayage assisté, Engrenage cylindrique à prise constante
3 Position de levier de vitesse 4 vitesses avant et 3 vitesses arrière
C. Essieux et pneu
1 Type de réducteur principal Roue conique à denture spirale, mono-étagée
2 Rapport de vitesse du réducteur principal 4.556
3 Type du réducteur final Engrenage planétaire mono-étagée
4 Rapport de vitesse du réducteur final 5
5 Rapport total 22.78
6 Modèle de pneu 23.5-25-16PR
Système hydraulique de la Chargeuse sur pneus
1 Modèle de pompe à huile JHP 3160C
2 Pression de système 180kgf/cm2
3 Modèle de soupape à conversion multicanaux GDF-32-YL18/D32II-YL20
4 Modèle de soupape pilote DJS2-UX/UU
5 Dimensions de cylindre de levage (D×L) Ф160×90×810mm
6 Dimensions de cylindre d'inclinaison (D×L) Ф180×90×563mm
Système de direction de la Chargeuse sur pneus
1 Type Châssis articulé; Direction entièrement hydraulique
2 Modèle de la pompe de direction JHP2080S
3 Modèle de redirecteur TLF1-E1000B+FKB6020
4 Modèle de soupape de priorité YXL-F250F-16N7-A
5 Pression de système 16MPa
6 Dimensions du cylindre de direction Ф90×435mm
Système de freinage de la Chargeuse sur pneus
1 Type de freinage de déplacement Système de freinage hydropneumatique (pour Cummins) Système de freinage hydropneumatique (pour SC11CB220G2B1)
2 Type de freinage d'essieu Freinage multi-disques de type humide dans l'essieu
3 Pression d'huile de freinage maximum 55kgf/cm2
4 Type de freinage d'urgence Frein à air à coupure par contrôle manuel
4 Type de freinage de parking Freinage à cylindre; Freinage à huile/à air à coupure à contrôle manuel
Capacité d'huile
1 Carburant (diesel) 250L
2 Huile de fabrication de moteur Cummins: 19L ShangChai: 27L
3 Huile pour convertisseur et boîte de vitesse 42L
4 Huile pour système hydraulique 250L
5 Huile pour essieux de conduite (A/R) 32L

Chez SINOMACH, producteur leader chinois dans les chargeuses sur pneus, nous fournissons une ligne complète de chargeurs frontaux dans toutes spécifications. En plus d'un chargeur pour chantier, nous offrons une large sélection de machines de terrassement incluant une pelle sur chenilles, une niveleuse, un bulldozer, une tractopelle, un chariot élévateur etc.
