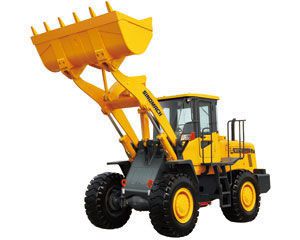

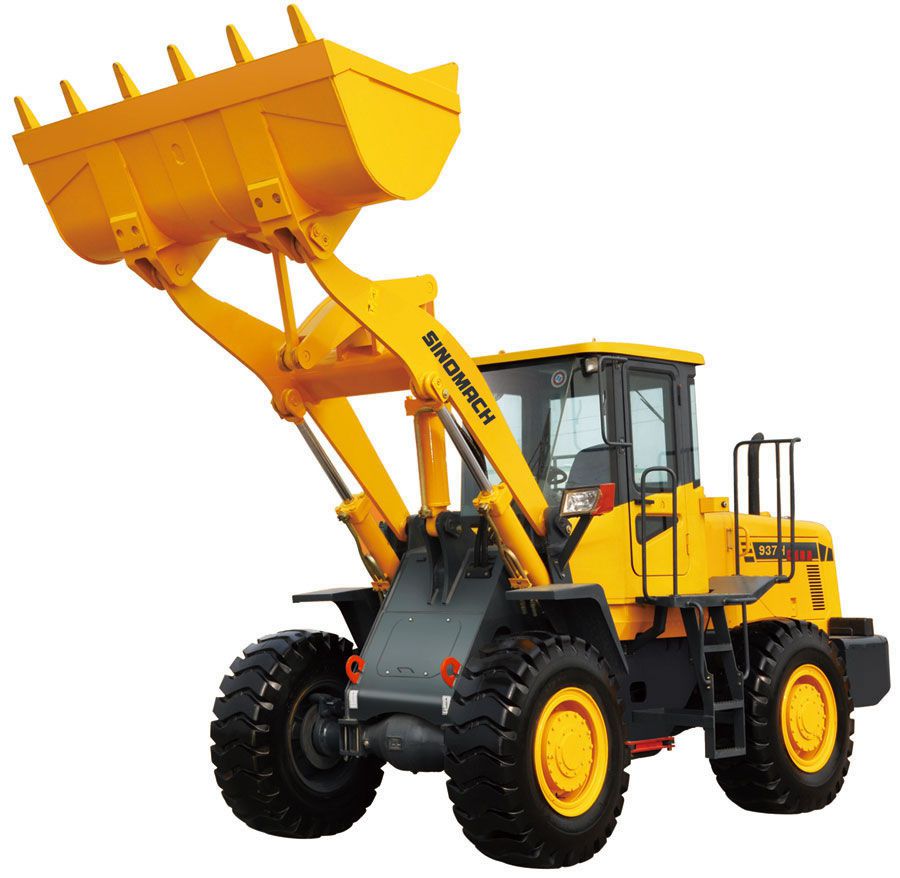

Chargeuse sur pneus 937H

Chargeuse sur pneus 937H

Caractéristiques de la chargeuse sur pneus
1. La chargeuse sur pneus 937H est équipée d'un moteur Dongfeng Cummins.
2. La chargeuse sur pneus adopte une transmission à trois vitesses avant et arrière.
3. Le cylindre étanche combiné adopté par cette chargeuse sur pneus est doté d'une haute étanchéité et d'une meilleure fiabilité.

Spécifications techniques:
Dimensions complètes
1 Longueur (avec godet au sol) 7425mm
2 Largeur (à l'extérieur des roues) 2305mm
3 Largeur du godet 2462mm
4 Hauteur (au dessus de la cabine) 3095mm
5 Empattement 2750mm
6 Pas 1855mm
7 Garde au sol min 370mm
Spécifications techniques principales
1 Charge nominale 3000Kg
2 Poids opératoire 10200KG
3 Capacité nominal du godet 1.7m3
4 Force de cavage max 96kN
5 Hauteur de vidage max 2850mm
6 Portée de vidage 1030mm
7 Angle de vidage dans n'importe quelle position ≥45º
8 Rayon de rotation min
(1) Extérieur du godet 5600mm
(2) Extérieur de roue arrière 5205mm
9 Cadre d'angle de pivot 38+1º
10 Angle d'oscillation de l'axe arrière +11º
11 Durée de levage du godet ≤5.1sec.
12 Durée de descente du godet ≤3.0sec.
13 Durée de vidage ≤1.1sec.
14 Vitesse de déplacement, 3 avant et arrière
(1) 1ère vitesse avant 7.3Km/h
(2) 2nde vitesse avant 15.7Km/h
(3) 3ème vitesse avant 35Km/h
(1) 1ère vitesse arrière 7.8Km/h
(2) 2nde vitesse arrière 16.8Km/h
(3) 3ème vitesse arrière 36Km/h
Moteur diesel
1 Modèle Dongfeng Cummins 6BT5.9-C120
2 Type Injection directe. Suralimenté. Refroidi à eau
3 Sortie nominale 87KW
4 Inter-alésage de cylindre/course 102/120 mm
5 Echappement total de cylindre 5.9L
6 Tension du moteur de démarrage 24V
7 Vitesse nominale 2200r/min
8 Couple max 440(N.M)/1500rpm
9 Type de démarrage Electrique
10 Consommation de carburant spécifique min 220g/Kw.h
Système de transmission
1. Convertisseur de couple
1 Modèle YJH315F (Shanxi Aerospace Power)
2 Type 3-éléments. Mono étagé
3 Ratio de couple 3.1
4 Type de refroidissement Circulation de l'huile sous pression
2. Boîte de transmission
1 Modèle Chinese Sinomach
2 Type Embrayage, engrenage droit en permanence dans l'engrènement
3 Vitesses 3 vitesses avant et arrière
3. Axes et pneus
1 Type du réducteur principal Pignon conique spirale, mono étage
2 Rapport de démultiplication du réducteur principal 3.889
3 Type du réducteur final Planétaire mono étagé
4 Rapport de démultiplication du réducteur final 4.941
5 Ratio total 19.216
6 Force de traction max 83kN
7 Taille de pneus 17.5-25-12PR
Système hydraulique de dispositif opératoire
1 Modèle de la pompe à huile CBGj2100 (SAE)
2 Pression du système 160kgf/cm2
3 Modèle de la vanne de conversion multi canal GDF32D2
4 (D*L) Dimension du cylindre de levage Ф125×70×697mm
5 (D*L) Dimension du cylindre de basculement Ф150×70×470mm
Système de direction
1 Type Cadre articulé au milieu. Direction entièrement hydraulique
2 Modèle de la pompe de direction CBG2050 (SAE)
3 Modèle du mécanisme de direction BZZ1-E400C+FKA-143020
4 Modèle de la vanne de dérivation stable mono canal FLD-D30H
5 Système de pression 14MPa
6 Dimension du cylindre de direction Ф70×40×357mm
Système de freinage
1 Type du frein de déplacement Huile à air assisté. Frein sur les 4 roues
2 Pression d'air 7-8kgf/cm2
3 Type de frein d'urgence Frein automatique à air
4 Type de frein de stationnement Frein à tambour, frein à air à contrôle manuel
Capacité d'huile
1 Carburant (diesel) 110L
2 Huile de lubrification du moteur 13.5L
3 Huile pour convertisseur et boite de vitesse 35L
4 Huile pour le système hydraulique 120L
5 Huile pour les axes de conduite (AV/AR) 16/15L

En tant que producteur de chargeuse sur pneus en Chine, notre compagnie fournit également la pelle sur chenilles, le compacteur monocylindre vibrant hydraulique, la chargeuse à direction à glissement, le finisseur, etc.
